Insertion de borniers

Vous pouvez insérer et spécifier des borniers.

Si vous démarrez la sélection des borniers à partir du ruban, une boîte de dialogue s'ouvre pour vous permettre d'insérer un bornier. Le panneau ancrable est mis à jour lorsque vous insérez un nouveau bornier. L'insertion d'une borne est similaire à l'insertion d'un composant. Vous pouvez également insérer des accessoires de bornier en utilisant le menu contextuel d'insertion de composants.
  1. Insérez le bornier en utilisant l'une des méthodes suivantes :
    • Cliquez sur Mise en armoire > Insérer le bornier .
    • Cliquez avec le bouton droit de la souris sur un bornier et sélectionnez Insérer le bornier .
    • Cliquez avec le bouton droit de la souris sur une borne et sélectionnez Insérer.
  2. Pour insérer un autre symbole, cliquez sur Autre symbole afin de sélectionner un autre symbole associé à cette référence constructeur.
  3. Sélectionnez l'une des options suivantes :
    Option Description
    Bornier sélectionné Spécifie le bornier à insérer.
    Espacement entre bornes Spécifie la valeur de décalage entre chaque borne.
    Position de la borne suivante Spécifie le sens d'implantation des bornes par rapport à la première borne.
    Masquer l'arrière-plan Masque l'élément situé derrière le nouvel élément.
    Insérer uniquement une référence constructeur de base Sélectionnez cette option pour ne pas insérer les accessoires ou les auxiliaires du bornier.

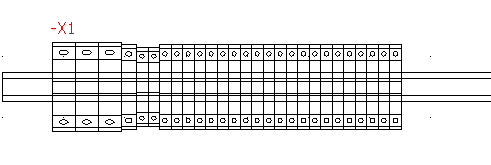

  4. Cliquez sur le point d'insertion de la première borne.
    La borne est insérée suivant l'orientation du rail. Si le rail est horizontal, la borne est insérée verticalement. Si le rail est vertical, elle est insérée horizontalement.

    Les bornes suivantes sont automatiquement insérées par rapport à la première borne (à moins qu'une seule borne ne soit insérée).

La copie de bornes existantes dans l'interface graphique crée automatiquement de nouvelles bornes. Elles appartiennent au même bornier que les bornes d'origine.
