Vous pouvez créer un attribut multiple à partir d'un attribut existant (attribut simple), dont la valeur sera affichée sur plusieurs lignes de textes. Les attributs sont des chaînes de texte spéciales que l'on trouve dans les symboles, les cartouches, les vignettes 2D (blocs).
Ils possèdent une Etiquette (leur nom), une Invite (leur description) et une Valeur (le texte qui sera affiché). Les attributs permettent de propager dans un folio, une information stockée dans la base de données du projet électrique ou du logiciel. Parfois cette donnée peut être matérialisée par un texte plus ou moins long et peut gêner la conception du schéma.
-
Pour créer des attributs multiples, procédez de l'une des manières suivantes :
- Cliquez sur
.
- Cliquez sur .
- Cliquez sur .
-
Sélectionnez dans l'interface graphique l'attribut simple afin de le transformer en attribut multiple.
Le panneau ancrable se modifie pour afficher les options de création.
-
Mettre à jour les champs suivants :
| Option |
Description |
|---|
| Nombre d'attributs |
Permet de saisir le nombre de lignes sur lesquelles sont propagées les données. |
| Distance entre attributs |
Permet de saisir la distance entre deux attributs afin de spécifier l'espace entre les lignes. |
| Spécifier la position à l'écran |
Si la valeur du paramètre Nombre d'attributs est supérieure à deux, décochez cette case pour placer les attributs automatiquement les uns en dessous des autres. Autrement, cliquez sur un point d'insertion pour chaque attribut. |

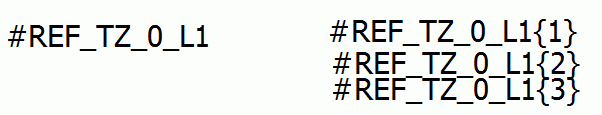

Le nom de l'attribut se trouve modifié. Le suffixe
{n} est placé à la fin, où
n est égal au numéro d'ordre de l'
attribut multiple.
Lorsque vous saisissez les informations à propager sur la ligne suivante de l'attribut multiple, utilisez le caractère | en tant que séparateur de lignes, par exemple, Disjoncteur | Tétrapolaire | 4P 3D.
