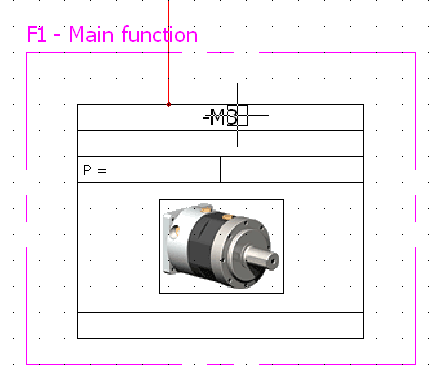

Les contours de fonction vous permettent de matérialiser graphiquement une zone fonctionnelle sur un folio. Le contour de fonction peut avoir une représentation rectangulaire ou être construit à l'aide de polylignes, mais devra obligatoirement être fermé.
-
Effectuez l'une des opérations suivantes.
- Cliquez sur
.
- Cliquez sur .
-
Folio du contour
-
Saisie des coordonnées : Tracez le contour de la fonction en cliquant sur les points dans la zone graphique ou en saisissant les coordonnées. S'il s'agit d'un contour rectangulaire, cliquez sur un deuxième point pour représenter la diagonale du rectangle. S'il s'agit d'un contour réalisé par polylignes, cliquez sur le deuxième point de la ligne, puis continuez à cliquer pour ajouter d'autres points jusqu'à ce que le contour soit terminé. Cliquez sur Fermer dans le panneau ancrable pour relier le dernier point du contour au premier.
- Options : Une fois que la commande est lancée, le panneau ancrable vous permet de basculer entre les modes.
-
Choix de la fonction : Lorsque le tracé du contour de fonction est effectué, la boîte de dialogue Sélection d'une fonction s'ouvre.
- Sélectionnez la fonction préférée.
- Cliquez sur le bouton Sélectionner.
La boîte de dialogue se referme et le folio se met à jour automatiquement avec la fonction choisie. Les composants placés à l'intérieur du contour peuvent être associés à la fonction.
- Cliquez sur l'option requise pour modifier la fonction des composants ou conserver la fonction qui leur était initialement associée.
