Verschiebungs-Aktivitäten anwenden

Verwenden Sie die Aktivität Verschiebung, um Zeichnungselemente mit einem spezifizierten Abstand und einem spezifzierten Winkel zu verschieben.

Um eine Verschiebungs-Aktivität in einem Spezialblock zu definieren, müssen Sie die Aktivität auf ein Zeichnungselement anwenden und diese einem Auswahlsatz von SpezialBlock-Elementen zuordnen.

Sie können einen Verschiebungs-Aktivität auf die folgenden Elemente anwenden:

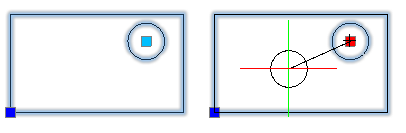

• Punkt. Verschiebt die Zeichnungselemente der Selektion in eine beliebige Richtung.

  Das Punktelement definiert die Position des Griffpunktes für die Verschiebungs-Aktivität in der Block-Referenze.

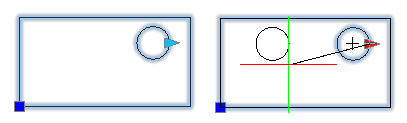

• Linear. Verschiebt die Zeichnungselemente des Auswahlsatzes nur in der Richtung, die durch das lineare Element spezifiziert wird.

  Das lineare Zeichnungselement definiert die Anzahl der Griffpunkte für die Verschiebungs-Aktivität als auch deren Position in der Block-Referenz.

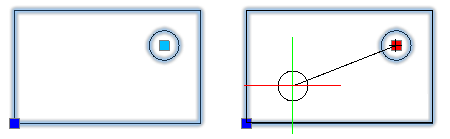

• Polar. Verschiebt die Zeichnungselemente der Selektion in eine beliebige Richtung.



• XY. Verschiebt die Zeichnungselemente des Auswahlsatzes in die X-, Y- oder XY-Richtung, die durch das Element spezifiziert wird.

  Das XY-Element definiert sowohl die Anzahl von Griffpunkten für die Verschiebungs-Aktivität als auch deren Position in der Block-Referenz.

So wenden Sie eine Verschiebungs-Aktivität auf eine SpezialBlock-Definition an:

1. Geben Sie im Blockeditor im Befehlsfenster ABAktivitätsWerkzeug ein.
2. Wählen Sie die Option Verschieben.
3. Spezifizieren Sie im Grafikbereich eines der folgenden Elemente, die der Aktivität zugeordnet werden soll:
   • Punkt
   • Linear
   • Polar
   • XY
4. Spezifizieren Sie einen Hauptpunkt des Zeichnungselementes, um die Verschiebungs-Aktivität zuzuordnen.
5. Wählen Sie die Zeichnungselemente, die der Aktivität zugeordnet werden sollen, und drücken Sie die Eingabetaste.

   Die Aktivitäten werden auf dem spezifizierten Element angezeigt.
