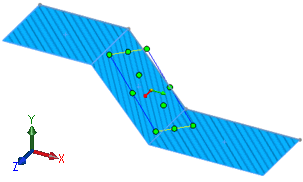

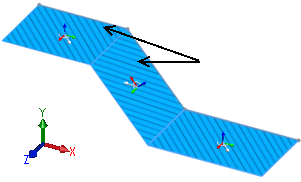

Sie verwenden die Option planare Abbildung zur Projektion einer üblichen 0º-Referenz auf eine Gruppe von Flächen oder Oberflächenkörpern.
Klicken Sie zur Verwendung der planaren Abbildungsoption in der Simulation Studienstruktur mit der rechten Maustaste auf das Schalensymbol und wählen Sie Definition bearbeiten. Klicken Sie im PropertyManager unter Typ auf Verbundstoff und wählen Sie unter Optionen für Verbundstoffe
Planare Abbildung.

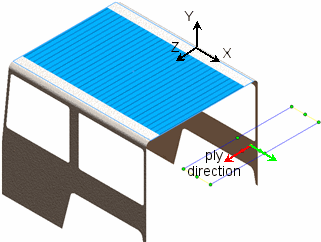

Sie können eine der drei orthogonalen XY-, YZ- oder XZ-Ebenen zur Definition der Projektionsrichtung verwenden. Das Bild zeigt z.B. ein Dach eines Kraftfahrzeugrahmen-Modells, wo die XZ-Ebene für die planare Abbildung verwendet wird. Im Allgemeinen muss die Projektionsebene parallel zur Schalenfläche sein.

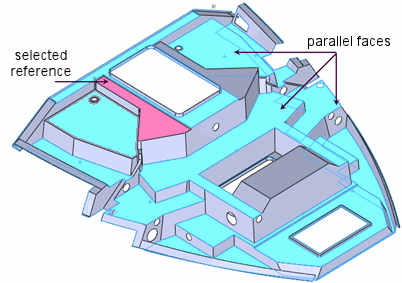

Sie können auch eine Referenzfläche oder -kante zur Definition der Projektionsrichtung verwenden. Im Modell der Bootsablage z. B. können Sie die parallelen Schalenflächen als Ausgewählte Referenz verwenden, um die 0º-Referenzen auf die anderen Flächen zu projizieren.
