Lagenwinkel

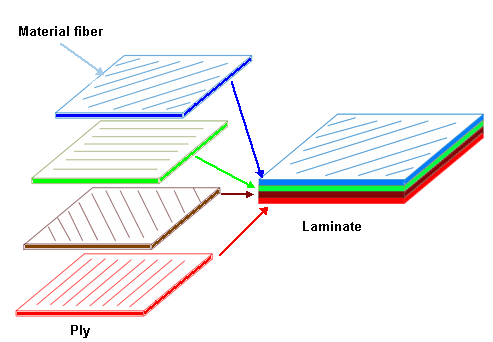

Verbunde bestehen in der Regel aus Lagen mit unterschiedlicher Ausrichtung. Ein Verbundstapel mit Lagen unterschiedlicher Ausrichtung wird verwendet, wenn die lasttragende Kapazität in verschiedenen Richtungen optimiert werden muss. Eine solche Stapelung ist notwendig, da Verbunde komplexen externen Belastungsbedingungen ausgesetzt werden.

Verbunde mit einheitlicher Ausrichtung (also derselben Materialausrichtung über verschiedene Lagen) eignen sich in der Regel für Belastungen in einer Richtung. In der Querrichtung zur Lagenausrichtung weisen sie jedoch normalerweise eine geringe Festigkeit auf.

Wenn Sie die Reihe einer Lage in der Tabelle Verbundstoff-Schalenlagen auswählen, hebt das Programm diesen Lagenwinkel auf der Geometrie mit Streifen hervor. Auf der Geometrie wird die Lagenausrichtung für jede Lage, d. h. die X-Richtung für Materialeigenschaften, hervorgehoben. Die Y-Richtung verläuft quer zur Faserrichtung (auf der Oberfläche), und die Z-Richtung verläuft senkrecht zur Lagenoberfläche. Die folgenden Abbildungen zeigen die X-, Y- und Z-Richtung bei einem Lagenwinkel von 0 bzw. 60 Grad.

Lagenwinkel: 0 Grad Lagenwinkel: 60 Grad

Im Mittelpunkt der Fläche wird eine Verbundstoff-Triade angezeigt. Die Triade ist mit vier Pfeilen ausgezeichnet:

Zeigt die Ausrichtung der Lage für 0 Grad an. Der rote Pfeil verläuft in Richtung der Oberflächenstreifen.
Zeigt die Ausrichtung der Lage für 90 Grad an. Der grüne Pfeil verläuft in Normalenrichtung zu den Oberflächenstreifen.
Der blaue Pfeil verläuft in Normalenrichtung zur Oberfläche. Über die Option Spiegelungs-Ausrichtung wird die Richtung des blauen Pfeils umgekehrt.
Zeigt die Lagenausrichtung.
