In SOLIDWORKS 3DEXPERIENCE Anwendungen können Benutzer ihre Konstruktionen im Dateiformat .SLDXML speichern. Mit den Daten aus diesen .SLDXML-Dateien können Sie SOLIDWORKS Teile und Baugruppen erstellen.
So lesen Sie die Informationen aus den .SLDXML-Dateien in SOLIDWORKS Dateien ein:
Öffnen Sie die
.SLDXML-Datei in SOLIDWORKS und lesen Sie die folgenden Daten in eine neue SOLIDWORKS Teile- oder Baugruppendatei ein:
- 3D-Modellgeometrie
- Baugruppenstruktur
- Zur Geometrie zugewiesene Farben

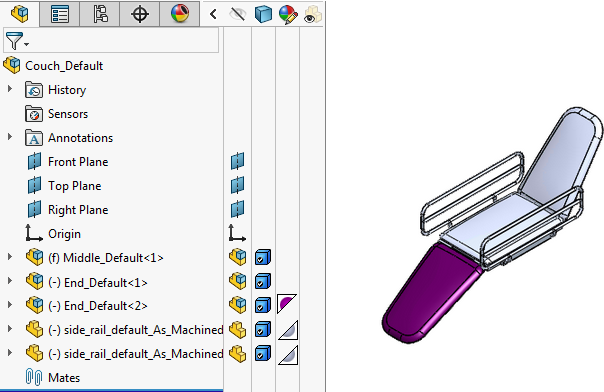

Die Baugruppenstruktur wird im SOLIDWORKS FeatureManager angezeigt, wobei die Farben im Anzeigestatus des Modells dargestellt werden.

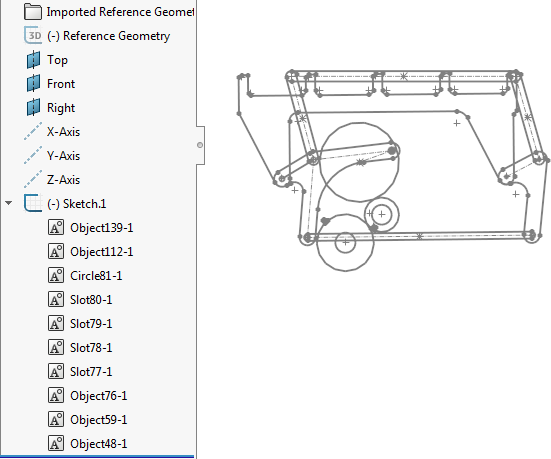

Im FeatureManager erscheinen die Skizzen in der richtigen Hierarchie. Wenn die .SLDXML-Datei flexible oder starre Skizzengruppen enthält, können Sie auswählen, die Skizzenobjekte als Blöcke einzulesen. Skizzenzwangsbedingungen, die in SOLIDWORKS 3DEXPERIENCE Anwendungen erstellt wurden, werden auf äquivalenten Skizzenzwangsbedingungen in der SOLIDWORKS Skizze abgebildet. Ebenso werden alle Skizzenelemente auf äquivalenten SOLIDWORKS Skizzenelementen abgebildet.
