PropertyManager Feature spiegeln

Verwenden Sie den PropertyManager des Spiegeln-Features zum Spiegeln von Features. In Teilen können Sie Flächen, Features und Körper spiegeln. In Baugruppen können Sie Baugruppen-Features spiegeln.

So öffnen Sie diesen PropertyManager:

  • Klicken Sie in einem Teil auf Spiegeln (Features-Symbolleiste) oder Einfügen > Muster/Spiegeln > Spiegeln.
  • Klicken Sie in einer Baugruppe auf Baugruppen-Features (Registerkarte „Baugruppe“ im CommandManager) und klicken Sie dann auf Spiegeln oder auf Einfügen > Baugruppen-Feature > Spiegeln .

Spiegelfläche/-ebene

(Verfügbar für Teile und Baugruppen.)

Spiegelfläche/-ebene Gibt die Ebene an, an der gespiegelt werden soll.

Wählen Sie eine Ebene oder planare Fläche aus.

Sekundäre Spiegelfläche/-ebene

Nur in Teilen verfügbar. Sie können ein Element in einem Feature um zwei Ebenen gleichzeitig spiegeln. Ebenen oder planare Flächen auswählen.

Sekundäre Spiegelfläche/-ebene Gibt eine sekundäre Ebene an, um die zusätzlich zur ersten Ebene gespiegelt werden soll.

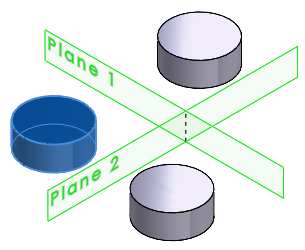

  Nur Ausgangselement spiegeln Verfügbar, wenn die sekundäre Ebene senkrecht zur ersten Ebene steht.

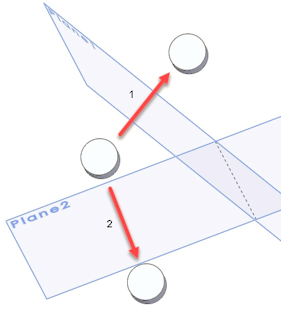

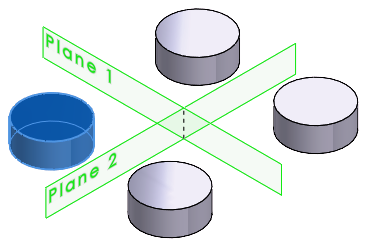

Perpendikulare Ebenen Nur Ausgangselement ausgewählt Nur Ausgangselement deaktiviert

Zu spiegelnde Features

(Verfügbar für Teile und Baugruppen.)

Zu spiegelnde Features Gibt die zu spiegelnden Features an.

Wählen Sie eines oder mehrere Features aus.

Zu spiegelnde Flächen

(Nur verfügbar für Teile.) Nützlich für importierte Modelle, bei denen nur die Flächen, die das Feature bilden, importiert werden und nicht das Feature selbst.

Zu spiegelnde Flächen Gibt die zu spiegelnden Flächen an.

Wählen Sie im Grafikbereich die Flächen aus, die das Feature bilden, das gespiegelt werden sollen.

Zu spiegelnde Körper

(Nur verfügbar für Teile.)

Zu spiegelnde Volumen-/Oberflächenkörper Definiert die zu spiegelnden Volumenkörper und Oberflächenkörper.

Wählen Sie einen oder mehrere Körper aus.

Optionen

  Geometriemuster Spiegelt nur die Geometrie (Flächen und Kanten) der Features und löst nicht das gesamte Feature.
Sie müssen diese Option auswählen, wenn Sie in einem Mehrkörper-Teil Features eines Körpers auf einen anderen Körper spiegeln.

Die Option für Geometriemuster beschleunigt Erstellung und den Neuaufbau des Features. Sie können jedoch keine Geometriemuster von Features erstellen, deren Flächen mit dem restlichen Teil verschmolzen sind.

  Volumenkörper verschmelzen (Nur verfügbar beim Spiegeln von Volumenkörpern.) Verschmilzt die Ausgangs- und gespiegelten Volumenkörper in einen Volumenkörper.
  Oberflächen zusammenfügen (Verfügbar, wenn Oberflächenkörper gespiegelt werden.) Verschmilzt die Ausgangs- und gespiegelten Oberflächenkörper in einen Oberflächenkörper.
  Visuelle Eigenschaften übertragen Spiegelt die visuellen Eigenschaften (wie z. B. Farben, Texturen und Gewindedarstellungsdaten) des Ausgangselements auf das gespiegelte Element.
  Vollständige Vorschau
  Partielle Vorschau

Feature-Bereich

(Diese Option ist verfügbar, wenn Sie Features in Baugruppen oder Mehrkörper-Teilen spiegeln.) Definiert, auf welche Körper oder Komponenten sich das Feature auswirken soll.
  • Siehe Feature-Bereich in Mehrkörper-Teilen für Mehrkörper-Teile.
  • Siehe Feature-Bereich in Baugruppen für Baugruppen.
