PropertyManager Trimmen/Verlängern

So öffnen Sie den PropertyManager Trimmen/Verlängern:

Klicken Sie in der Schweißkonstruktions-Symbolleiste auf Trimmen/Verlängern oder wählen Sie Einfügen > Schweißkonstruktionen > Trimmen/Verlängern aus.

Eckentyp

Klicken Sie auf einen der folgenden Eckentypen:

Endtrimmung
Endgehrung
Endnaht1
Endnaht2

Zu trimmende Körper

Wählen Sie für die Eckentypen Endgehrung, Endnaht1 und Endnaht2 einen zu trimmenden Körper aus.

Wählen Sie für den Eckentyp Endtrimmung einen oder mehrere zu trimmende Körper aus.
Überstand zulassen Wenn das Segment nicht die Trimmbegrenzung trifft, wird es zur Begrenzung hin verlängert.

Trimmbegrenzung

Wählen Sie einen Trimmbegrenzungstyp aus (nur für den Eckentyp Endtrimmung):

  Fläche/Ebene Verwenden Sie eine planare Fläche als Trimmbegrenzung.
  Körper Verwenden Sie einen Körper als Trimmbegrenzung.

In der Regel wird bei Auswahl von Fläche/Ebene als Trimmbegrenzung ein höheres Maß an Effizienz und Leistung erzielt. Wählen Sie Körper nur aus, wenn Sie gegen ein nicht planares Element wie ein rundes Rohr oder eine gestufte Oberfläche trimmen.
  Fläche/Körper Wählen Sie für die Eckentypen Endgehrung, Endnaht1 und Endnaht2 ein angrenzendes Segment aus, gegen das Sie trimmen möchten.

Wählen Sie für den Eckentyp Endtrimmung eine oder mehrere angrenzende Flächen oder Körper aus, gegen die getrimmt werden soll. Wenn Sie Fläche/Ebene als Trimmbegrenzung auswählen, wählen Sie Beibehalten oder Verwerfen, um auszuwählen, welche Segmente beibehalten werden sollen.



  Vorschau Wählen Sie diese Option aus, um eine Vorschau der Trimmung einzublenden. Deaktivieren Sie bei komplexen Strukturen diese Option aus Leistungsgründen, bis Sie alle Elemente zum Trimmen ausgewählt haben.
  Überstand zulassen Wählen Sie diese Option aus, um Strukturbauteile zu verlängern oder zu trimmen. Deaktivieren Sie diese Option, damit nur Trimmen möglich ist. Wenn Sie diese Option verwenden, prüfen Sie die Vorschau sorgfältig, um sicherzustellen, dass die Ergebnisse korrekt sind.
Einfacher Schnitt zwischen Körpern Macht die Strukturbauteile auf die planaren Kontaktflächen bündig (hilfreich bei der Produktion).
Stoßschnitt zwischen Körpern Trimmt das Strukturbauteil auf den Kontaktkörper.
  Schweißabstand Wählen Sie diese Option aus und geben Sie dann den Schweißtrimmabstand dim_gap_g.png ein, um Platz für eine Schweißnaht zu schaffen. Der Abstand reduziert die Länge des getrimmten Elements, wobei die Gesamtlänge der Struktur beibehalten wird.

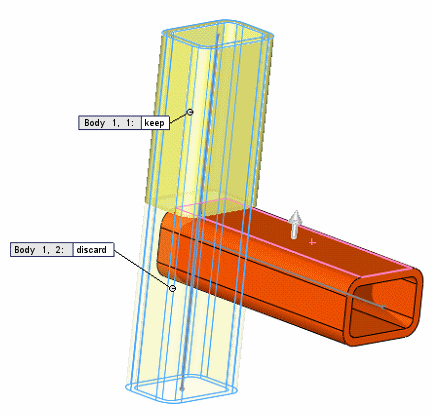

  Beschreibungen Wenn die Trimmbegrenzung das zu trimmende Element schneidet, werden neben den getrimmten Segmenten Beschriftungen mit einem Körperidentifikator und einem Schalter zum Beibehalten oder Verwerfen des Segments eingeblendet.
Winkelbisektor Halbiert die Enden in einem Winkel, wenn die Segmente der Eckenendgehrung unterschiedlich groß sind.
Vollständig bündig Ordnet die Enden bündig zueinander an, wenn die Segmente der Eckenendgehrung gleich groß sind.
Wenn Sie mit einer Ebene oder einer Teilfläche trimmen und alle Segmente beibehalten, werden die Segmente geschnitten. Wenn Sie eines der Segmente verwerfen, werden die verbleibenden benachbarten Segmente kombiniert.
