Sie können für Stanztabellen Zeichnungseinstellungen auf Dokumentebene festlegen. Nur für Zeichnungen verfügbar.
So öffnen Sie diese Seite:
Klicken Sie in einer geöffneten Zeichnung auf Optionen
(Standard-Symbolleiste), und wählen Sie die Registerkarte Dokumenteigenschaften und dann aus.
Globale Zeichnungsnorm
|
Globale Zeichnungsnorm
|
Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen. |
Rand
Rahmenlinien außen
|
Legt eine Linienstärke für die äußeren Rahmenlinien der Tabelle fest. |
Rahmenlinien innen
|
Legt eine Linienstärke für die inneren Gitterlinien der Tabelle fest. |
Text
|
Schriftart
|
Ändert die Schriftart.
|
Positionsgenauigkeit
Einheitsgenauigkeit
|
Wählen Sie die Anzahl der Dezimalstellen für den Wert der Position des Stand-Features aus. |
|
Alphanumerische Steuerung
Wählen Sie Buchstaben oder Zahlen für die Sequenz der Stanztabellenetiketten aus.
|
A, B, C
|
Definiert das Stanztabellenetikett als einen Buchstaben. |
|
|
1, 2, 3
|
Definiert die Stanztabellenetikettensequenz als eine Nummer. |
|
Layer
|
Layer
|
Wählen Sie einen Layer aus. Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
|
Damit diese Layer-Einstellungen angewendet werden, müssen Sie im Zeichenansichtendokument Per Norm für Layer (Layer-Symbolleiste) auswählen.
Ursprungsindikator
Ursprungsindikator
|
Bestimmt die Anzeige des Ursprungs. Wählen Sie eine Norm aus, oder aktivieren Sie die Option Per Norm, um die globale Zeichnungsnorm zu verwenden.
|
ANSI, BSI:
ISO, GB:
DIN, JIS, GOST:
|
Etikettenwinkel/Offset von Profilmitte
Winkel
|
Legt den Winkel des Etiketts von einer vertikalen Linie durch die Mitte des Stanz-Features fest
. |
Offset
|
Legt den Abstand zwischen dem Etikett und dem Profil der Stanztabelle fest
. |
Doppelbemaßungen
|
Anzeige als Doppelbemaßung
|
Wählen Sie diese Option aus, um Bemaßungen in doppelten Einheiten anzuzeigen. |
|
Einheiten für Doppelanzeige
|
Aktivieren Sie diese Option, um Einheiten für den zweiten Satz von Bemaßungen anzuzeigen. |
| Position des Bemaßungswerts |
Oben
Unten
Rechts
Links
|
Optionen
|
Führende Nullen
|
|
Norm
|
Führende Nullen werden entsprechend der globalen Zeichnungsnorm angezeigt. |
|
Einblenden
|
Nullen vor dem Dezimalpunkt werden angezeigt. |
|
Entfernen
|
Führende Nullen werden nicht angezeigt. |
|
| Nullen nach Komma |
| Nur bei Null entfernen |
Nullen nach dem Komma werden für ganze metrische Werte entsprechend ANSI und ISO nicht angezeigt. |
|
Einblenden
|
Nullen nach dem Komma werden entsprechend den für Einheiten festgelegten Dezimalstellen angezeigt. |
| Entfernen |
Nullen nach dem Komma werden nicht angezeigt. |
| Wie Quelle |
Nullen nach dem Komma werden gemäß der Norm ASME Y14.5M-1994 angezeigt. |
|
|
Gleiche Etiketten kombinieren
|
Kombiniert Elemente mit denselben Stanzkennungen in einer Zeile.
|
|

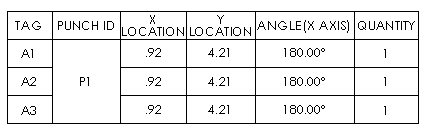

Gleiche Größe kombinieren
|
Vereinigt Zellen für Stanztabellen mit derselben Stanzkennung. Die Spalten mit den Positionswerten bleiben erhalten.
|
