Dokumenteigenschaften - Stücklisten

Sie können für Stücklisten Zeichnungseinstellungen Dokumentebene festlegen. Für alle Dokumenttypen verfügbar.

So öffnen Sie diese Seite:

Klicken Sie mit einer geöffneten Zeichnung oder einer geöffneten Baugruppen-Stückliste auf Optionen (Standard-Symbolleiste) und wählen Sie die Registerkarte Dokumenteigenschaften und anschließend Tabellen > Stückliste aus.

Globale Zeichnungsnorm

Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Rand

Rahmenlinien außen Legt eine Linienstärke für die äußeren Rahmenlinien der Tabelle fest.
Rahmenlinien innen Legt eine Linienstärke für die inneren Gitterlinien der Tabelle fest.

Text

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.

Anzeige der Nullmenge

Gibt an, was in der Spalte Menge angezeigt werden soll, wenn in einer Konfiguration eine Baugruppenkomponente fehlt.

Gestrichelt
Null
Leer

Fehlende Komponente

Zeile für fehlende Komponente behalten Listet Baugruppenkomponenten auf, die in einer Konfiguration fehlen.

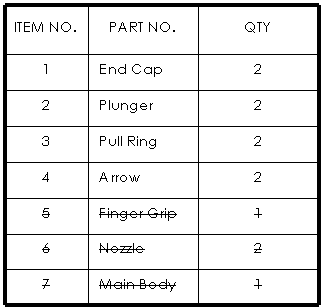

Wählen Sie Anzeige mit durchgestrichenem Text aus, um fehlende Komponenten in der Liste durchgestrichen darzustellen.

Ebene

Ebene
Wählen Sie einen Layer aus.
Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Damit diese Layer-Einstellungen angewendet werden, müssen Sie im Zeichenansichtendokument Per Norm für Layer (Layer-Symbolleiste) auswählen.

Führende Nullen und Nullen nach Komma

Führende Nullen
Standard Führende Nullen werden entsprechend der globalen Zeichnungsnorm angezeigt.
Einblenden Nullen vor dem Dezimalpunkt werden angezeigt.
Entfernen Führende Nullen werden nicht angezeigt.
Nullen nach Komma
Nur bei Null entfernen Nullen nach dem Komma werden für ganze metrische Werte entsprechend ANSI und ISO nicht angezeigt.
Einblenden Nullen nach dem Komma werden entsprechend den für Einheiten festgelegten Dezimalstellen angezeigt.
Entfernen Nullen nach dem Komma werden nicht angezeigt.
Standard Nullen nach dem Komma werden gemäß der Norm ASME Y14.5M-1994 angezeigt.

Überschriften der Spalte „Menge“

Blendet benutzerdefinierten Text und den Konfigurationsnamen in der Kopfzeile der Mengenspalte ein oder aus. Legt die Optionen unabhängig für jeden Stücklistentyp fest (STL, nur oberste Ebene, STL, nur Teile und STL mit Einzug).

Benutzerdefinierten Text in STL-Kopfzeile anzeigen Ersetzt den Standardtext in der Kopfzeile durch Text, den Sie unter Benutzerdefinierter Text eingegeben haben. Wählen Sie für eine leere Kopfzeile diese Option aus und lassen Sie Benutzerdefinierter Text leer.
Konfiguration in STL-Kopfzeile anzeigen Fügt den Konfigurationsnamen in der Kopfzeile hinzu.

Optionen

Nur übergeordnete Stücklisten auf eine Konfiguration beschränken Wählen Sie diese Option aus, um Stücklisten, die als Nur oberste Ebene definiert sind, auf eine Konfiguration zu beschränken. Wenn Sie die Konfiguration in der Stückliste ändern, bleibt das Etikett für die Mengenspalte unverändert.
Automatische Aktualisierung der Stückliste Wählen Sie diese Option aus, um die Stückliste beim Hinzufügen oder Löschen von Komponenten in der zugehörigen Baugruppe zu aktualisieren.

Zuschnittslistenelemente mit gleicher Länge und unterschiedlichen Profilen kombinieren (Verhalten vor 2019)

 Steuert, wie Zuschnittslistenelemente in der Stückliste gruppiert werden, wenn Sie deren Längen auf die gleiche Länge ändern.
  • Ausgewählt: Kombiniert die gleichen Zuschnittslistenelemente, selbst wenn sie unterschiedliche Profile haben. Dies ist das Verhalten in SOLIDWORKS 2018 und früher.
  • Deaktiviert: Kombiniert nur Zuschnittslistenelemente der gleichen Länge mit identischen Profilen. Zuschnittslistenelemente mit unterschiedlichen Profilen bleiben getrennt, auch wenn ihre Längen so geändert werden, dass sie gleich sind.
Das Aktivieren bzw. Deaktivieren dieser Option wirkt sich möglicherweise auf das Verhalten vorhandener Stücklisten im aktiven Dokument aus, wenn Sie anschließend die Längen der Zuschnittslistenelemente bearbeiten.
