Sie können Bemaßungen und Bezugshinweise auf verschiedene Arten mit Leitlinien, Gittern und Ausrichtungswerkzeugen ausrichten.
Leitlinien
Sie können Bemaßungen und Bezugshinweise mit Leitlinien, die während des Ziehens angezeigt werden, ausrichten.
Ziehen Sie Bemaßungen oder Bezugshinweise an ihrem Text an die neue Position. Verwenden Sie die Leitlinien, um sie auszurichten und zu positionieren.
 |

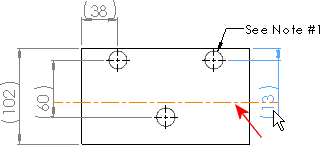

| Ziehen Sie eine Bemaßung, und „fangen“ Sie sie mit dem Text einer anderen Bemaßung, wie durch die gepunktete Leitlinie angezeigt wird. |
 |

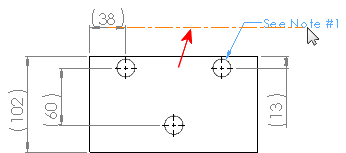

| Ziehen Sie einen Bezugshinweis, und „fangen“ Sie ihn mit dem Bemaßungstext, wie durch die gepunktete Leitlinie angezeigt wird. |
Um das Fangen temporär zu deaktivieren, halten Sie die
ALT-Taste gedrückt.
Um das Fangen dauerhaft zu deaktivieren, wählen Sie unter die Option Bezugshinweis-/Bemaßungsableitung deaktivieren aus.
Gitter

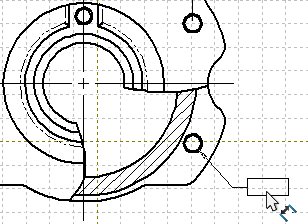

Sie können Bemaßungen (keine Bezugshinweise) ziehen und vom Gitter fangen lassen.
Aktivieren Sie das Gitter und definieren Sie den Gitterabstand in .
Ausrichtungswerkzeuge
Nur die Werkzeuge zum Ausrichten von Bemaßungen (Bemaßungen parallel/konzentrisch ausrichten und Bemaßungen kollinear/radial ausrichten) führen zu einer permanenten Ausrichtung. Das Ziehen zu Leitlinien oder das Fangen durch ein Gitter sind nicht permanent.
