Sie können für ein Blechteil in einer Biegetabelle Biegezugabe- oder Biegeverkürzungswerte festlegen. Sie können auch K-Faktor-Werte in ihren eigenen K-Faktor-Biegetabellen angeben. Die Biegetabelle enthält zudem Werte für Biegeradius und -winkel sowie Teildicke.
Es gibt zwei Arten von Biegetabellen, die Sie verwenden können:

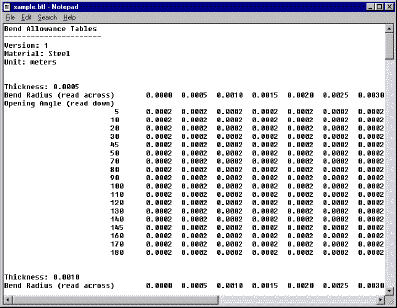

- Eine Textdatei mit der Dateierweiterung .btl
- Ein eingebettetes Excel Arbeitsblatt
Verwenden Sie eine Blechlehren/-biegetabelle zur Festlegung der Dicke und Biegewerte in einer einzigen Tabelle.
Nachstehend finden Sie einen Vergleich der beiden Tabellen:
| Textdatei |
Excel Arbeitsblatt |
|---|
| Wenn Sie Ihr Teil mit einer anderen Person gemeinsam verwenden, müssen Sie auch dieselben Biegetabellen verwenden. |
Wenn Sie gemeinsam mit anderen Personen an einem Teil arbeiten, ist Ihre Biegetabelle automatisch enthalten, weil sie eingebettet ist. |
| Texttabellen können in verschiedenen Anwendungen bearbeitet werden. |
Excel Arbeitsblätter können nur in Microsoft Excel bearbeitet werden. |
- Es ist empfehlenswert, das Excel-Arbeitsblatt zu verwenden, es sei denn, Sie übernehmen Biegetabellen von SOLIDWORKS 2000 oder früheren Versionen.

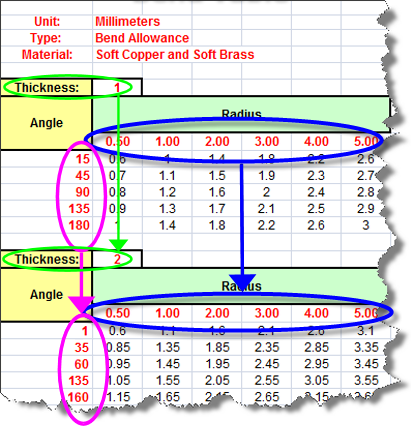

- Wenn Sie eine Biegetabelle bearbeiten, die über mehrere Biegedicketabellen verfügt, müssen die Radien gleich sein. Wenn Sie z. B. einen neuen Wert für den Biegeradius in eine Biegetabelle mit mehreren Biegedicketabellen einfügen, müssen Sie den neuen Wert in alle Tabellen einfügen. Winkel können jedoch abweichen.
Biegetabellen können in einem separaten Excel Fenster bearbeitet werden. Klicken Sie auf . Nachdem die Tabelle bearbeitet wurde, speichern Sie die Tabelle, und setzen Sie sie dann wieder in das Teil ein, damit die Änderungen in Kraft treten.
