DimXpert beschleunigt das Hinzufügen von Referenzbemaßungen, indem Bemaßungen in Zeichnungen angewendet werden, so dass Fertigungs-Features, wie Muster, Langlöcher, Taschen usw., vollständig definiert werden.
Das Werkzeug DimXpert ist im PropertyManager Bemaßung verfügbar. Nachdem Sie eine zu bemaßende Kante eines Features ausgewählt haben, werden mit DimXpert alle zugehörigen Bemaßungen in dieser Zeichenansicht für das Feature zugewiesen.
DimXpert unterscheidet sich von
Automatisch bemaßen
auf folgende Weise:

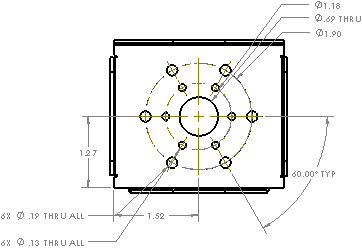

- DimXpert erkennt Muster (lineare und polare Bemaßungen mit Anzahl der referenzierten Kopien) und Formsenkungsbohrungen.
- DimXpert erzeugt voraussagbare Ergebnisse. Wenn Sie z.B. eine Kante in DimXpert auswählen, wird nur das Feature, das von der Kante repräsentiert wird, bemaßt. Mit der Funktion „Automatisch bemaßen“ erhalten Sie u.U. unerwünschte Bemaßungen zu mehreren Features.
Wenn Sie DimXpert verwenden, um Bohrungsmuster zu bemaßen, erhalten Sie u.U. eine Meldung, dass die Bohrungsbeschreibung nicht parametrisch aktualisiert wird, wenn sich darunter liegende Features ändern. Wenn das Bohrungsmuster nicht als ein Muster von Bohrungsassistent-Bohrungen erstellt wurde, aktualisieren Änderungen am Modell die Bohrungsbeschreibung nicht.
