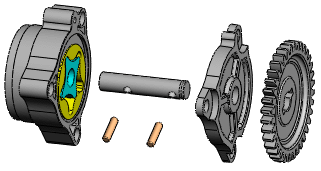

Eine Explosionsansicht zeigt die Komponenten einer Baugruppe in zerlegter Darstellung an, wobei durch die Anordnung erkennbar ist, wie die Komponenten zusammenpassen.
Explosionsansichten werden erstellt, indem Sie Teile im Grafikbereich auswählen und ziehen, um eine Explosionsstufe zu erstellen. In Explosionsansichten können folgende Operationen ausgeführt werden:
- Ordnen Sie explodierte Komponentenstapel mit gleichmäßigem Abstand an.
- Lösen Sie Komponenten um eine Achse radial auf.
- Ziehen Sie mehrere Komponenten und erstellen Sie den Abstand automatisch.
- Eine neue Komponente kann an die vorhandenen Explosionsstufen einer anderen Komponente angefügt werden. Dies ist nützlich, wenn Sie einer Baugruppe mit vorhandener Explosionsansicht ein Teil hinzufügen.
- Verwenden Sie eine Explosionsansicht einer Unterbaugruppe in einer übergeordneten Baugruppe.
- Fügen Sie Explosionslinien hinzu, um Beziehungen zwischen Komponenten anzuzeigen.
Während die Baugruppe aufgelöst ist, können keine Verknüpfungen zur Baugruppe hinzugefügt werden.
