Extrahieren von Skizzen

Um ein Basis-Feature von einer 2D-Zeichnung zu erstellen, extrahieren Sie Skizzen, um die entsprechenden Ansichten zu definieren.

Die Skizzen werden automatisch in die richtige Ausrichtung gefaltet, so als wäre die Zeichnung ein Blatt Papier.

Geben Sie an, welche Bereiche der Zeichnung die Skizzen für die Vorderansicht, die rechte Ansicht usw. darstellen. Sie können auch Hilfsskizzen erstellen, die nicht parallel zu den Hauptansichtsebenen liegen.

Extrahieren einer Skizze für die Vorderansicht

Eine Skizze für die Vorderansicht extrahieren:

  1. Wählen Sie während des Bearbeitens einer Skizze die Skizzenelemente aus, die die Vorderansicht darstellen.
    Sie müssen zuerst die Vorderansicht definieren, bevor Sie andere Ansichten definieren. Sie können mit einem Auswahlrahmen, mit Kettenauswahl auswählen, oder die Strg-Taste gedrückt halten, und die Elemente einzeln auswählen.
  2. Klicken Sie in der Symbolleiste „2D zu 3D“ auf Zu vorderer Skizze hinzufügen oder klicken Sie auf Extras > Skizzierwerkzeuge > 2D zu 3D > Vorne.
Eine neue Skizze wird im FeatureManager eingeblendet.

Extrahieren anderer orthogonaler Skizzen

Andere orthogonale Skizzen extrahieren:

  1. Wählen Sie, während Sie die ursprüngliche Skizze weiter bearbeiten, die Skizzenelemente aus, die eine der orthogonalen Ansichten darstellen, wie oben, rechts, links, unten oder hinten.
  2. Klicken Sie in der 2D-zu-3D-Symbolleiste auf das entsprechende Symbol, oder klicken Sie auf das Menü Extras > Skizzierwerkzeuge > 2D zu 3D.
Eine neue Skizze wird im FeatureManager eingeblendet. Die Skizze wird in die richtige Ausrichtung zur Vorderansicht gefaltet.

Extrahieren von Hilfsskizzen

Hilfsskizzen extrahieren:

  1. Wählen Sie während des Bearbeitens einer Skizze die Skizzenelemente aus, die die Hilfsansicht darstellen.
  2. Halten Sie die Strg-Taste gedrückt, und wählen Sie eine Linie in einer anderen Ansicht aus, um den Winkel der Hilfsansicht festzulegen.
  3. Klicken Sie auf Hilfsskizze (Symbolleiste „2D zu 3D“) oder auf Extras > Skizzierwerkzeuge > 2D zu 3D > Hilfsskizze.
Beispiele für eine Hilfsansicht

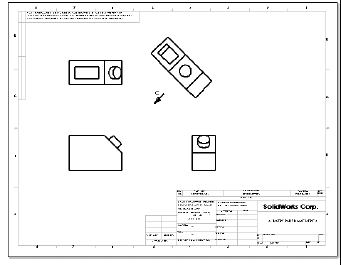

Die Winkelkante auf der Frontansicht wird für die Hilfsansicht ausgewählt, die sich rechts oben befindet, mit einem Ansichtspfeil mit der Beschriftung C.

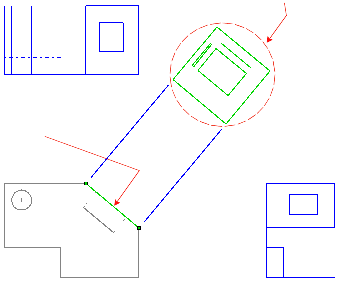

  Skizzenelemente für Hilfsansicht
Die Linie definiert den Winkel der Hilfsansicht.
