FeatureManager Konventionen

Der FeatureManager auf der linken Seite des SOLIDWORKS Fensters gibt Ihnen einen Überblick über das aktive Teil, die Baugruppe oder Zeichnung.

Im FeatureManager werden folgende Zeichen verwendet:

Wird vor dem Symbol eines Elements angezeigt und gibt an, dass das Element assoziierte Elemente enthält. Klicken Sie auf , um das Element aufzuklappen.
Um alle erweiterten Elemente gleichzeitig zu minimieren, drücken Sie Strg+C oder klicken mit der rechten Maustaste auf den Dokumentnamen am oberen Rand der Struktur und klicken dann auf Baumstruktur zuklappen.
Wird vor Features, Teilen und Baugruppen angezeigt, wenn eine Änderung einen Neuaufbau des Modells erfordert.
Wird hinter dem Namen des Teils angezeigt, wenn das Teil über die Einfrieren-Leiste eingefroren wurde.
Wird angezeigt, während eine Zeichenansicht aktualisiert wird.

Skizzen

Skizzen sind folgende Symbole vorangestellt:

(+) Überdefiniert
(–) Unterdefiniert
(?) Skizze kann nicht gelöst werden
Kein Präfix Vollständig definiert

Fehler und Warnungen

Fehler und Warnungen werden vor dem Teil, dem Feature und den Skizzensymbolen angezeigt. Im Dialogfeld Was stimmt nicht? und in den Tooltips werden die Fehler und Warnungen beschrieben:

Fehler im Modell
Fehler beim Feature
Warnung unterhalb des Knotens
Warnung bezüglich des Features

Problemanzeiger für Ordner

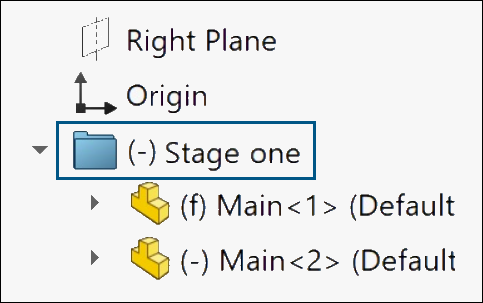

Neben dem Ordnernamen wird ein Präfix (-) angezeigt, um anzugeben, ob der Ordner Komponenten mit Problemen enthält.

In Teilen weist das Präfix darauf hin, dass einige Features unterdefinierte Skizzen oder fehlende Referenzen aufweisen. In Baugruppen weist das Präfix darauf hin, dass einige Komponenten unterbestimmt sind.

Das Präfix wird auch angezeigt, wenn Unterordner Features oder Komponenten enthalten, die diese Probleme aufweisen.

Baugruppe

In einer Baugruppe folgt jeder referenzierten Kopie einer Komponente eine Zahl <n> in spitzen Klammern, die sich mit jedem Vorkommen der Komponente erhöht.

Die Positionen von Baugruppenkomponenten sind auf folgende Weise gekennzeichnet:

(+) Überdefiniert
(–) Unterdefiniert
(?) Nicht gelöst
(f) Fixiert (unbeweglich)

Baugruppenverknüpfungen werden folgende Zeichen vorangestellt:

(+) An der Überdefinition der Position von Komponenten in der Baugruppe beteiligt
(?) Nicht gelöst

Präfixe werden in einem Ordnernamen angezeigt, wenn der Ordner überdefinierte Komponenten, unterdefinierte Komponenten und nur fixierte Komponenten enthält.

(+) Enthält mindestens eine überdefinierte Komponente.
(–) Enthält mindestens eine unterdefinierte Komponente.
(f) Enthält nur fixierte Komponenten.

Wenn ein Ordner eine Komponente enthält, die nicht fixiert ist, wird das feste Präfix nicht im Ordnernamen angezeigt.

Externe Referenzen

Für den Status der externen Referenzen werden die folgenden Symbole nach dem Namen des Teils bzw. Features angezeigt:

–> Externe Referenz
-> * Gesperrte externe Referenz
-> x Unterbrochene externe Referenz
Um das Symbol x auszublenden, klicken Sie auf Extras > Optionen > Systemoptionen > Externe Referenzen und deaktivieren Sie „x“ in FeatureManager für unterbrochene externe Referenzen anzeigen.
-> ? Externe Referenz außerhalb Kontext
{->} Feature enthält eine Skizze mit externen Referenzen
->{->} Feature hat eine externe Referenz und eine Skizze mit einer externen Referenz
{-> *x?} Feature enthält Skizzen mit externen Referenzen in mehreren Status

Beispiele für Symbole für externe Referenzen:

Feature, das eine Skizze mit externen Referenzen enthält. Feature, das eine externe Referenz aufweist und eine Skizze mit einer externen Referenz enthält. Feature, das Skizzen mit externen Referenzen in mehreren Status enthält.
