Organisieren von Volumenkörpern

Im FeatureManager können Volumenkörper auf verschiedene Weise organisiert und verwaltet werden.

  • Körper in Volumenkörper in Ordnern gruppieren.
  • Befehle auswählen, die auf alle Körper in einem Ordner angewendet werden.
  • die Features auflisten, die zu den einzelnen Körpern gehören.

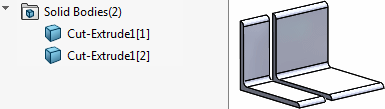

Die Anzahl der Volumenkörper im Teiledokument wird in Klammern neben Volumenkörper angezeigt. Wenn verschiedene Körper vom selben Feature erstellt werden, wird ein Nummer der referenzierten Kopien in eckigen Klammern in Volumenkörper angezeigt. Das folgende Teil z. B. enthält zwei Volumenkörper, die durch einen linear ausgetragenen Schnitt erstellt wurden:

Sie können die Anzeige von ausgeblendeten und eingeblendeten Körpern umschalten. Im Grafikbereich können Sie anschließend die ausgeblendeten Körper auswählen, die angezeigt werden sollen.

Gruppieren von Körpern in Ordnern

Gruppieren von Körpern in Ordnern:

  1. Klappen Sie Volumenkörper im FeatureManager aus.
  2. Klicken Sie mit der rechten Maustaste auf den Namen eines Volumenkörpers, wählen Sie Zu neuem Ordner hinzufügen aus, und benennen Sie den Ordner.
    Der ausgewählte Volumenkörper ist im neuen Ordner aufgeführt. Sie können andere Körper in denselben Ordner ziehen und andere neue Ordner und Unterordner erstellen.

Anwenden von Befehlen auf alle Körper in einem Ordner

Anwenden von Befehlen auf alle Körper in einem Ordner:

  1. Klicken Sie mit der rechten Maustaste auf den Ordner.
  2. Wählen Sie einen Befehl wie Volumenkörper ausblenden, Körper löschen, Erscheinungsbild usw. aus.
    Der Befehl wird auf alle Körper im Ordner angewendet.

Auflisten der Features, die zu den einzelnen Volumenkörpern gehören

Auflisten der Features, die zu den einzelnen Volumenkörpern gehören:

  1. Klicken Sie mit der rechten Maustaste auf Volumenkörper im FeatureManager.
  2. Wählen Sie Feature-Historie anzeigen aus.
  3. Klappen Sie den Volumenkörper auf, damit die Features sichtbar werden, die zu diesem Körper gehören.
  4. Um die Feature-Historie auszublenden, klicken Sie mit der rechten Maustaste auf Volumenkörper , und deaktivieren Sie Feature-Historie anzeigen.
