Positionieren von Bezugshinweisen

Bezugshinweise können auf folgende Weise positioniert werden:
  • Legen Sie die Position eines ausgewählten Bezugshinweises im PropertyManager Bezugshinweis fest, oder wählen Sie unter Parameter die Option Auf Bildschirm anzeigen aus.
  • Wählen Sie einen Bezugshinweis aus, und verwenden Sie Elemente verschieben (Skizzieren-Symbolleiste), um den Bezugshinweis zu verschieben. Sie können auch die Koordinaten des Bezugshinweises ändern oder den Bezugshinweis an einer neuen Position fangen.
  • Ziehen Sie Bezugshinweise an eine andere Position.
  • Legen Sie im PropertyManager Bezugshinweis im Bereich Textformat die vertikale Ausrichtung von Bezugshinweistext fest.
  • Verwenden Sie ein Rechteck zur Positionierung eines Bezugshinweises.

Festlegen der Bezugshinweis-Position anhand von X-Y-Koordinaten

Sie können die Position eines ausgewählten Bezugshinweises im PropertyManager Bezugshinweis festlegen oder Auf Bildschirm anzeigen aus Parameter auswählen.

Festlegen der Bezugshinweis-Position anhand der X-Y-Koordinaten auf dem Bildschirm:

  1. Wählen Sie einen Bezugshinweis aus.
  2. Wählen Sie im PropertyManager Bezugshinweis die Option Auf Bildschirm anzeigen unter Parameter aus.
    Koordinatenfelder werden im Grafikbereich angezeigt.
  3. Ändern Sie die X-Y-Koordinaten des ausgewählten Bezugshinweises in den Feldern X und Y. Die (0,0)-Position ist die untere linke Ecke des Zeichenblatts.
  4. Klicken Sie außerhalb des Bezugshinweises, um die Felder zu schließen.
    Wenn Sie die Option Auf Bildschirm anzeigen im PropertyManager Bezugshinweis nach der Auswahl eines Bezugshinweises auswählen, werden in der Zeichnung X-Y-Koordinatenfelder für alle nachfolgend ausgewählten Bezugshinweise angezeigt.

Festlegen der Bezugshinweis-Position über Verschieben

Sie können das Werkzeug Elemente verschieben zum Verschieben eines Bezugshinweises verwenden.

Verschieben eines Bezugshinweises:

  1. Klicken Sie mit der rechten Maustaste auf den Bezugshinweis, und wählen Sie Elemente verschieben aus dem Kontextmenü.
  2. Wählen Sie im PropertyManager Verschieben eine der folgenden Optionen aus:
    • X/Y, und geben Sie Werte für die relativen X- und Y-Koordinaten ein.
      Die von Ihnen eingegebenen X- und Y-Koordinaten sind positive oder negative Werte in Bezug auf die aktuellen Bezugshinweis-Koordinaten.
    • Von/Bis, und wählen Sie im Grafikbereich den Anfangspunkt aus, verschieben Sie dann die Maus, und klicken Sie, um die Endposition für den Bezugshinweis festzulegen.
      Nachdem Sie die Option Von/Bis ausgewählt haben, können Sie mit der rechten Maustaste auf den Bezugshinweis klicken und Schnelles Fangen wählen, um eine neue Position für den Bezugshinweis zu definieren:
      • Punktfangfunktion
      • Kreismittelpunktfangfunktion
      • Mittelpunktfangfunktion
      • Quadrantenfangfunktion
      • Schnittpunktfangfunktion
      • Nächste fangen
      • Horizontale/vertikale Punktfangfunktion
      • Gitterfangfunktion

Vertikales Ausrichten von Bezugshinweis-Text

Legen Sie unter Textformat im PropertyManager Bezugshinweis die vertikale Ausrichtung von Bezugshinweis-Text fest.

Festlegen der vertikalen Ausrichtung von Bezugshinweis-Text:

  1. Wählen Sie den Bezugshinweis aus.
  2. Wählen Sie im Abschnitt Textformat den PropertyMangager Bezugshinweis einen aus:
    • Nach oben ausrichten
    • Mittig ausrichten
    • Nach unten ausrichten

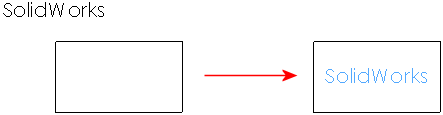

Verwendung eines Rechtecks zur Positionierung eines Bezugshinweises

Verwenden eines Rechtecks zum Positionieren eines Bezugshinweises:

Wählen Sie einen Bezugshinweis und ein Rechteck aus, klicken Sie mit der rechten Maustaste auf den Bezugshinweis, und wählen Sie Rechteckmitte fangen aus, um den Bezugshinweis mit einem Rechteck zu positionieren.
