Entlang X Abgeleitet
|
Eine horizontale Linie, die entlang der X-Achse skizziert wurde. Gilt für 3D-Skizzen.
|
Entlang Y Abgeleitet
|
Eine vertikale Linie, die entlang der Y-Achse skizziert wurde. Gilt für 3D-Skizzen.
|
Entlang Z Abgeleitet
|
Eine horizontale Linie, die entlang der Z-Achse skizziert wurde. Gilt für 3D-Skizzen.
|
Deckungsgleich Abgeleitet
|
Ein zweiter Kreis, der deckungsgleich zum ersten Kreis skizziert wurde.
|
Kollinear Hinzugefügt
|
Eine kollineare Beziehung, die den ersten zwei horizontalen Linien hinzugefügt wurde.
|
Konzentrisch Hinzugefügt
|
|
Koradial Hinzugefügt
|
Eine koradiale Beziehung, die den inneren Kreisbögen hinzugefügt wurde.
|
Gleich Hinzugefügt
|
Eine Gleichheitsbeziehung, die allen inneren Kreisen hinzugefügt wurde. Auf diese Weise legen Sie den Durchmesser nur für einen Kreis fest.
|
Gleiche Krümmung Hinzugefügt
|
Die Veränderung der Neigung (Krümmung) ist an dem gemeinsamen Punkt zwischen den Kurven (C2 kontinuierlich) dieselbe.
|
Gleiche Langlöcher Hinzugefügt
|
|
Fixieren Hinzugefügt
|
Eine fixe Beziehung wurde dem Punkt hinzugefügt.
|
Fixiertes Langloch Hinzugefügt
|
|
Horizontal Hinzugefügt
|
Horizontale Beziehung wurde Spline-Ziehpunkten hinzugefügt.
|
Schnittpunkt Abgeleitet oder hinzugefügt
|
Eine Beziehung wurde am Schnittpunkt des Punkts und zweier Linien hinzugefügt. Wenn Sie die Linien und Punkte skizzieren, so dass sie sich schneiden, handelt es sich um eine abgeleitete Beziehung.
|
Zusammenführen Hinzugefügt
|
Der Endpunkt der Linie und der Punkt auf dem Rechteck werden verschmolzen, um einen Punkt zu erzeugen.
|
Mittelpunkt Abgeleitet oder hinzugefügt
|
Eine Konstruktionslinie wurde vom Mittelpunkt der Diagonalen skizziert.
|
Normal Hinzugefügt
|
Eine normale Beziehung wurde zwischen der Linie und der Ebene hinzugefügt.
|
Offset Abgeleitet
|
Ein größeres Rechteck wird mit dem Werkzeug Offset Elemente
um 10 vom kleineren Rechteck versetzt.
|
Auf Kante Abgeleitet
|
Die Kanten des Volumenkörpers werden auf der Skizzierebene mit dem Werkzeug Elemente übernehmen
projiziert.
|
Auf Ebene Abgeleitet und hinzugefügt
|
Jede beliebige Geometrie, die auf einer Ebene skizziert wurde.
|
Auf Oberfläche Abgeleitet
|
Ein Punkt, der auf einer Oberfläche skizziert wurde.
|
Parallel Abgeleitet
|
Zwei Linien mit paralleler Beziehung skizziert.
|
Parallel YZ Hinzugefügt
|
Eine parallele Beziehung, die einer 3D-Linie und vorderen Ebene hinzugefügt wurde.
|
Parallel ZX Hinzugefügt
|
Eine parallele Beziehung, die einer 3D-Linie und vorderen Ebene hinzugefügt wurde.
|
Senkrecht Abgeleitet
|
Eine zweite Linie, die senkrecht zur ersten Linie skizziert wurde.
|
Anstecken Hinzugefügt
|
Eine Ansteck-Beziehung wurde zwischen einem Skizzenpunkt und einer vertikalen Linie hinzugefügt.
|
Symmetrisch Abgeleitet oder hinzugefügt
|
Beziehungen, die mit dem Werkzeug Elemente spiegeln
oder Dynamisch spiegeln
hinzugefügt wurden.
|
Tangential Hinzugefügt
|
Eine tangentiale Beziehung, die zwei Splines hinzugefügt wurde.
|

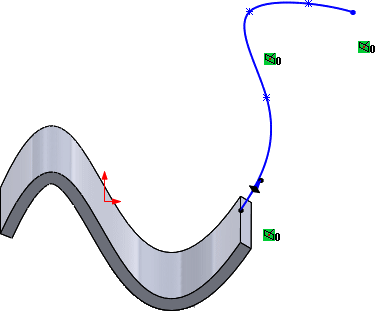

Tangential zur Fläche Hinzugefügt
|
Dieselbe Neigung an der Schnittkante zwischen der Fläche und dem Spline (C1 kontinuierlich).
Siehe Tangential zu Flächenbeziehungen mit Splines.
|
Traktion |
Siehe Verwendung von Traktion und Riemen für Layout-Skizzen. |
Vertikal Abgeleitet
|
Ein skizzierter Kreis, wobei der Mittelpunkt auf den Skizzenursprung abgeleitet ist.
|
