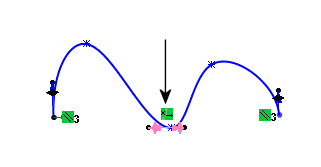

Skizzenbeziehungen in 3D-Skizzen Viele Beziehungen, die in 2D-Skizzen verfügbar sind, gibt es auch in 3D-Skizzen. Für das Skizzieren in 3D stehen weitere Skizzenbeziehungen zur Verfügung.Senkrechte Beziehungen zwischen einer Linie durch einen Punkt auf eine Oberfläche Beziehungen zwischen 3D-Skizzenelementen auf einer und auf verschiedenen Skizzierebenen Symmetrische Beziehungen um eine Linie zwischen 3D-Skizzen erstellt auf derselben Ebene. Keine Beziehungen angewendet Symmetrische Beziehungen angewendet Beziehungen mit Spline-Griffen wie entlang einer Achse oder zwischen Griffen Beziehung entlang X-Achse hervorgehoben Mittelpunkt-Beziehungen Gleiche Beziehungen Tangentiale oder gleiche Krümmungsbeziehungen zwischen Flächen und Splines Beziehungen zwischen Kreisbögen und anderen Skizzenelementen Beziehungen zwischen Kreisbögen, z. B. konzentrische, tangentiale oder gleiche Beziehungen Normal auf zwischen einer Linie und einer Ebene oder zwischen Punkten und einer Ebene. In einer 3D-Skizze können Sie Skizzenelemente entlang globaler X-, globaler Y- oder globaler Z-Achsen skizzieren. Kreisbogen mit senkrechter Linie, erstellt auf senkrechten Ebenen Kreisbogen mit tangentialer und senkrechter Linie zum Mittelpunkt zwischen Elementen Gleiche Kreisbögen, erstellt auf senkrechten Ebenen Konzentrische und senkrechte Beziehungen zwischen einem Kegel und einer 3D-Skizzenlinie Konisches Element und 3D-Skizzenlinie Konzentrische Beziehung zwischen Elementen Senkrechte Beziehung zwischen Elementen Übergeordnetes Thema3D-Skizzieren Tangential zu Flächenbeziehungen mit Splines 3D-Skizzierwerkzeuge
