Eine Hilfsansicht ist einer projizierten Ansicht ähnlich, wird aber normal auf eine Referenzkante in einer bestehenden Ansicht entfaltet.
Sie können eine Hilfsansicht von einer Explosionsansicht einer Baugruppe erstellen.

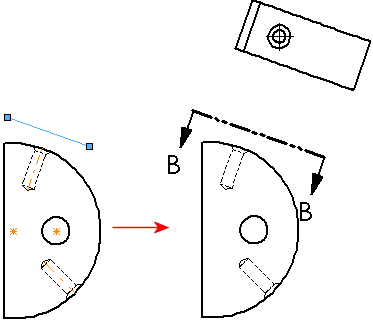

Sie können skizzierte Linien zum Falten verwenden. Fügen Sie in diesem Beispiel zum korrekten Ausrichten der Hilfsansicht eine senkrechte Beziehung zwischen der skizzierten Linie und der temporären Bohrungsachse hinzu.

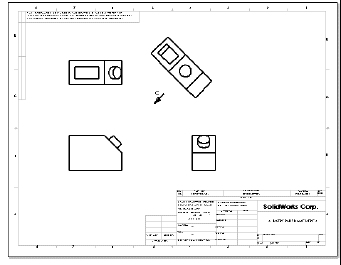

Beispiel: Verwenden einer Hilfsansicht
Die Winkelkante auf der Frontansicht wird für die Hilfsansicht ausgewählt, die sich rechts oben befindet mit einem Ansichtspfeil mit der Etikette C.
