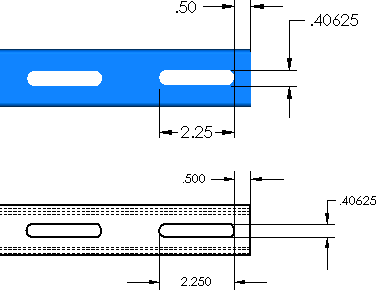

Wenn Sie ein Modell erstellen, können Sie Detaillierungsdetails (Bemaßungen, Bezugshinweise, Symbole usw.) integrieren und anschließend die Bemaßungen und Beschriftungen aus dem Modell in eine Zeichnung importieren, indem Sie folgende Optionen verwenden:
- Beschriftungsansichten
- PropertyManager „Modellelemente“
Bereiten Sie Teile vor, indem Sie Bemaßungen anordnen, Konfigurationen erstellen und Eigenschaften hinzufügen, bevor Sie Zeichnungen erstellen. Zeichnungen von vorbereiteten Teilen bedürfen weniger Manipulation.
Wenn Sie die Zeichnung geöffnet haben, können Sie Referenzbemaßungen, Beschriftungen, Stücklisten, Versionstabellen etc. hinzufügen.
In einer Zeichnung hinzugefügte Beschriftungen und Referenzbemaßungen haben keinen Einfluss auf Teil- oder Baugruppendokumente.
Sie können keine Beschriftungen, einschließlich Bemaßungen, auf Netzkörper in einer Zeichnung, einem Teil oder einer Baugruppe anwenden.
