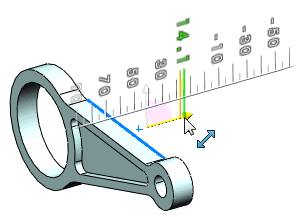

Verwenden Sie Lineale auf dem Bildschirm zur genauen Messung von Modifikationen.
Ein gewinkeltes Lineal wird für Rotationen, Formschrägen und bei der Verwendung von Triadenringen für die Rotation von aktivierten Schnittebenen angezeigt.

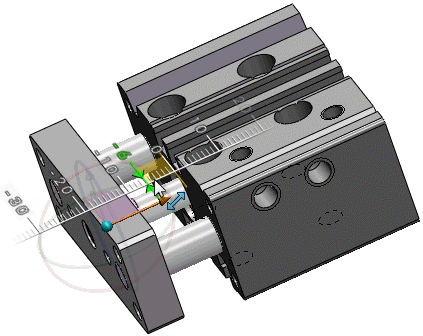

Wenn Sie in Baugruppen auf „Mit Triade verschieben“ aus dem Kontextmenü klicken, werden Lineale mit der Triade angezeigt, so dass Sie Komponenten an eine bestimmte Stelle verschieben können.
Wenn Sie die Triadenziehpunkte zum Verschieben von Features ziehen, können Sie die Position mit Linealen genau modifizieren. Video: Ziehen der Ziehpunkte der Triade, um Features zu verschieben
Wenn sich der Cursor nicht auf dem Lineal befindet, können die Bemaßungen frei gezogen werden. Bewegen Sie den Cursor über das Lineal, um das Lineal zu fangen und die Bemaßungen in den Inkrementen des Lineals zu ziehen. Video: Fangen der Linealinkremente in Instant3D
Das Lineal wird auch angezeigt, wenn Sie Feature bearbeiten
für folgende Features verwenden:
- Lineare Austragungen (Aufsatz, Schnitt und Oberfläche)
- Rotationen (Aufsatz, Schnitt und Oberfläche)
- Basis-Blech
Falls ein Element nicht gezogen werden kann, wird der Ziehpunkt schwarz
, und das Symbol
wird eingeblendet, wenn Sie versuchen, das Element zu ziehen. Das bedeutet, dass das Feature entweder nicht unterstützt wird oder mit Zwangsbedingungen belegt ist.
