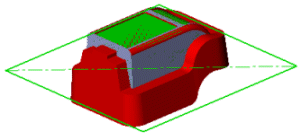

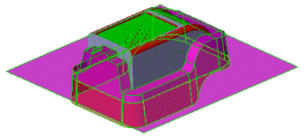

Die Verriegelungsoberfläche umschließt die Trennoberflächen in beinahe senkrechter Richtung. Wie bei allen Flächen mit Formschräge wird auch die Formschräge der Verriegelungsoberfläche von der Trennfuge weggeführt.
Fügen Sie einer Gussform Verriegelungsoberflächen hinzu, um Folgendes zu erreichen:
- Ordnungsgemäßes Abdichten der Gussform, um das Austreten von flüssigem Material zu verhindern.
- Ordnungsgemäßes Ausrichten des Kerns/Formnestes während des Verarbeitungsprozesses.
- Beibehalten der Ausrichtung der Kern-/Formnestelemente.
- Vermeiden von Verschiebungen, unebenen Oberflächen oder falschen Wanddicken.
- Minimieren der Herstellungskosten der Gussplatten entlang der Trennung, da der Bereich um die Verriegelung herum planar ist.
Mit dem Werkzeug Regeloberfläche
(Gusswerkzeuge-Symbolleiste) können Sie manuell damit beginnen, der Trennoberfläche eines Gussteils eine Verriegelungsoberfläche hinzuzufügen und die Verriegelungsoberfläche mit anderen Werkzeugen zur Oberflächenmodellierung vollenden.
Um dabei zu helfen, eine Verschiebung der Kern- und Formnestblöcke zu verhindern, können Sie eine Verriegelungsoberfläche hinzufügen, die die Trennoberflächen umschließt, bevor Sie einen Kern-/Formnest-Volumenkörper in ein Gussformteil einfügen. Sie können die Verriegelungsoberfläche auch automatisch erstellen, wenn Sie den Kern-/Formnest-Volumenkörper einfügen. Um Löcher in einem Gussformteil zu schließen, können Sie Verschlussoberflächen hinzufügen.
