Magnetische Verknüpfungen

Anhand von magnetischen Verknüpfungen können Sie Ressourcen positionieren, die mit dem Einrichtungsassistenten erstellt wurden.

Verwenden Sie den Einrichtungsassistenten zum Definieren von Anschlusspunkten und einer Grundebene. Beim Einfügen und Verschieben der Ressourcen zueinander können Sie die Ressourcen mithilfe magnetischer Verknüpfungen in Bezug auf andere Ressourcen einrasten. Sperren Sie die magnetische Verknüpfung, indem Sie auf das Symbol „Verknüpfung sperren“ in der Nähe des Cursors klicken.

Zum Aktivieren von magnetischen Verknüpfungen klicken Sie auf Extras > Magnetische Verknüpfung EIN/AUS .

Verbindungspunkte durchlaufen

Beim Einfügen einer Komponente mit einer magnetischen Verknüpfung können Sie anhand von Tastenkombinationen durch die Anschlusspunkte blättern. Mit der linken Klammer [ durchlaufen Sie die Anschlusspunkte auf der beweglichen Komponente. Mit der rechten Klammer ] durchlaufen Sie die Anschlusspunkte auf der statischen Komponente.

Mit den Tastenkombinationen blättern Sie durch die Anschlusspunkte:

Wählen Sie die Komponente aus, die in einer magnetischen Verknüpfung verwendet werden soll. Verwenden Sie nach Auswahl der Komponente [ oder ], um durch die Anschlusspunkte zu blättern.

So passen Sie die Tastenkombinationen an:

  1. Öffnen Sie eine Baugruppe und klicken Sie auf Extras > Anpassen > Tastatur.
  2. Wählen Sie unter Kategorie die Option Andere.
  3. Wählen Sie unter Befehl die Option Verbindungspunkt ein/aus (Komponente verschieben) oder Verbindungspunkt ein/aus (statische Komponente) aus, um die Tastenkombination zu ändern.

Beispiel – Magnetische Verknüpfungen

In diesem Beispiel verwenden Sie magnetische Verknüpfungen zum Verbinden von zwei Gleisen auf dem Boden in einer Baugruppe.

Die Schritte in diesem Beispiel sind folgende:
  • Erstellen Sie einen Grundebene (Boden).
  • Fügen Sie dem ersten (geraden) Gleis einen Verbindungspunkt hinzu.
  • Fügen Sie dem zweiten (gekrümmten) Gleis einen Verbindungspunkt hinzu.
  • Fügen Sie die Gleise in die Baugruppe ein und fügen Sie sie mithilfe von magnetischen Verknüpfungen an.
  1. Zum Erstellen der Grundebene klicken Sie bei geöffneter Baugruppe im Grafikbereich auf Einfügen > Referenzgeometrie > Grundebene.

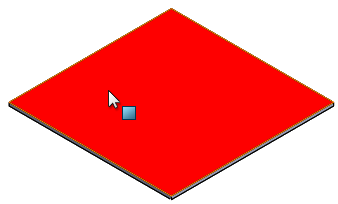

  2. Klicken Sie im Grafikbereich auf die obere Fläche für Grundebene.

  3. Klicken Sie auf .
  4. Um dem ersten Gleis einen Verbindungspunkt hinzuzufügen, klicken Sie bei geöffnetem geradem Gleis im Grafikbereich auf Extras > Einrichtungsassistent.

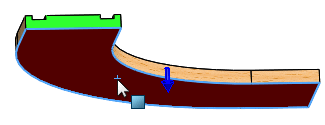

  5. Wählen Sie im Grafikbereich die Fläche aus, die für Grundebene angezeigt wird.

  6. Wählen Sie die Kante aus, die für Verbindungspunkt unter Verbindungspunkte angezeigt wird.

    Wenn Sie eine lineare Kante auswählen, wird der Mittelpunkt ausgewählt.
  7. Wählen Sie die Fläche aus, die für Verbindungsrichtung angezeigt wird.

  8. Klicken Sie auf Verbindungsstück hinzufügen.

  9. Klicken Sie auf .
    Der FeatureManager wird aktualisiert und schließt nun Veröffentlichte Referenzen mit Grundebene und Verbindungsstück1 ein.
  10. Um dem zweiten Gleis einen Verbindungspunkt hinzuzufügen, klicken Sie bei geöffnetem gekrümmtem Gleis im Grafikbereich auf Extras > Einrichtungsassistent.

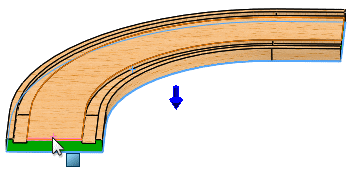

  11. Wählen Sie im Grafikbereich die Fläche aus, die für Grundebene angezeigt wird.

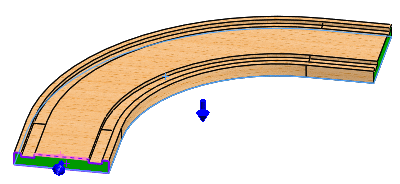

  12. Wählen Sie die Kante aus, die für Verbindungspunkt unter Verbindungspunkte angezeigt wird.

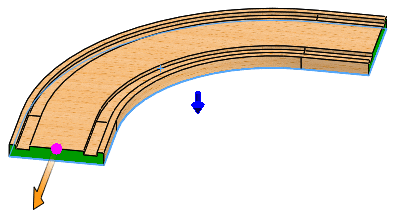

  13. Wählen Sie die Fläche aus, die für Verbindungsrichtung angezeigt wird.

  14. Klicken Sie auf Verbindungsstück hinzufügen.

  15. Klicken Sie auf .
    Der FeatureManager wird aktualisiert und schließt nun Veröffentlichte Referenzen mit Grundebene und Verbindungsstück1 ein.
  16. Um die Komponenten in die Baugruppe einzufügen, klicken Sie bei geöffneter Boden-Baugruppe im Grafikbereich auf Komponenten einfügen (Baugruppen-Symbolleiste) oder auf Einfügen > Komponente > Bestehende(s) Teil/Baugruppe .

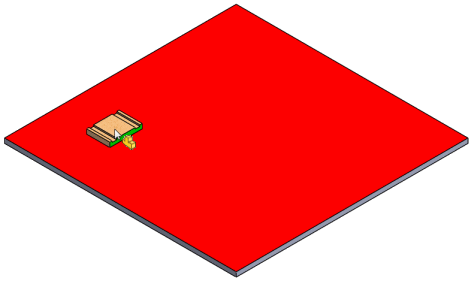

  17. Wählen Sie im PropertyManager unter Geöffnete Dokumente das gerade Gleis aus und ziehen Sie den Cursor mit dem angefügten Gleis in den Grafikbereich, wie in der Abbildung gezeigt.

  18. Klicken Sie, um das Gleis auf dem Boden zu platzieren.
    Das Gleis wird mit dem Boden verknüpft, da die Bodenverknüpfungen enthalten sind.

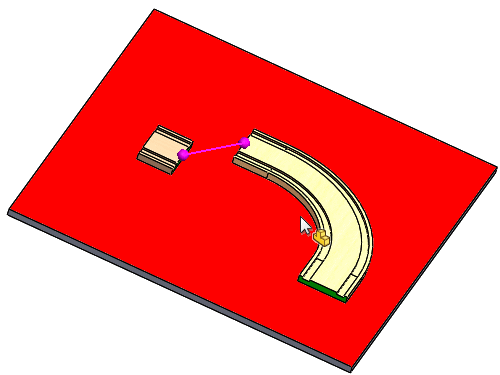

  19. Wählen Sie im PropertyManager unter Geöffnete Dokumente das gekrümmte Gleis aus und ziehen Sie den Cursor mit dem angefügten Gleis in den Grafikbereich, wie in der Abbildung gezeigt, aber lassen Sie den Cursor nicht los. Beim Ziehen des gekrümmten Gleises zum geraden Gleis sehen Sie die Fangleine der magnetischen Verknüpfung, die erscheint, wenn Sie das gekrümmte Gleis näher ziehen.

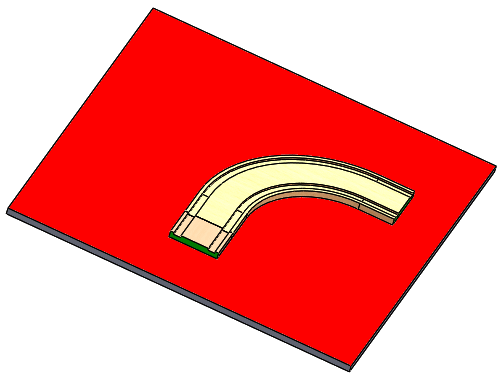

  20. Klicken Sie, um das gekrümmte Gleis freizugeben, damit es am geraden Gleis einrastet.
