Schnelles Anwenden von Beschriftungsansichten

Sie können Beschriftungsansichten auf Bemaßungen und andere Beschriftungen direkt aus dem Grafikbereich anwenden.

Über ein Dialogfeld im Grafikbereich können Sie Beschriftungsansichten einer beliebigen Bemaßung oder Beschriftung zuweisen und erneut zuweisen.

So weisen Sie eine Beschriftungsansicht zu, wenn Sie eine Beschriftung erstellen:

  • Drücken Sie nach der Auswahl der Geometrie oder vor dem Platzieren der Beschriftung ` (invertiertes Hochkomma auf der Tilde-Taste [~]).

So weisen Sie eine Beschriftungsansicht erneut zu:

  • Klicken Sie mit der rechten Maustaste auf die Beschriftung und klicken Sie auf Beschriftungsansicht auswählen oder drücken Sie ` (invertiertes Hochkomma).
Die Tasten können bei Tastaturen für bestimmte Sprachen abweichen. Wenn Sie z. B. eine japanische Tastatur verwenden, drücken Sie die @-Taste anstelle von ` (Gravis, auf der Tilde-Taste ~).

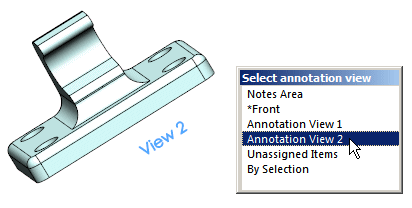

Hinweisbereich ausgewählt


Beschriftungsansicht 2 ausgewählt


Oben ausgewählt
