Sie können alle Teile von Koordinatensystemen, z. B. Ebenen, Achsen und den Ursprung, in nachgeordneten Features referenzieren. Beispielsweise können Sie auf der XY-Ebene eines Koordinatensystems skizzieren oder die Z-Achse eines Koordinatensystems als Achse für ein Rotations-Feature verwenden.
Klicken Sie in einem Teil oder einer Baugruppe auf
und erstellen Sie das Koordinatensystem. Bewegen Sie den Mauszeiger über eine Ebene, eine Achse oder den Ursprung und heben Sie die Elemente hervor. Diese Funktion ist für verschiedene Aktionen nützlich, z. B. beim Skizzieren oder Verknüpfen. In der folgenden Tabelle finden Sie weitere Beispiele für Elemente, die Sie zum Referenzieren von Koordinatensystemen verwenden können.
| Element |
Beschreibung |
| 3D-Skizzen |
Erstellen Sie Skizzenbeziehungen zwischen 3D-Skizzenelementen und Achsen, Ebenen und Ursprung des Koordinatensystems. |
| 2D-Skizzenbemaßungen |
Erstellen Sie 2D-Skizzenbemaßungen, die Achsen, Ebenen und Ursprung des Koordinatensystems referenzieren. |
- Komponenten und Körper spiegeln
- Komponenten spiegeln
|
Wählen Sie eine Koordinatensystemebene als Spiegelebene aus. |
Referenzebene  |
Wählen Sie eine Achse des Koordinatensystems aus, um eine neue Ebene senkrecht zu dieser Achse zu erstellen. Verwenden Sie einen Eckpunkt oder Punkt aus dem Modell, um die Ebene zu positionieren. |

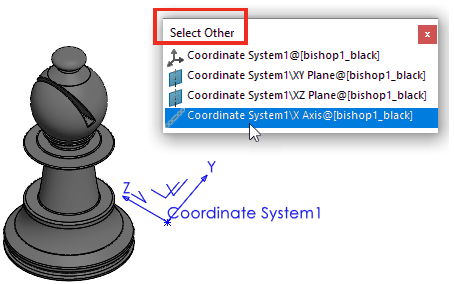

Andere auswählen |
Wählen Sie Achsen, Ebenen und den Ursprung des Koordinatensystems aus.
|
Um diese Funktion zu sehen, zeigen Sie Koordinatensysteme an. Klicken Sie auf .
Um ein ganzes Koordinatensystem anstelle des Ursprungs oder einzelner Ebenen oder Achsen auszuwählen, wählen Sie im Grafikbereich bei gedrückter Alt -Taste das Koordinatensystem aus.
