Die SOLIDWORKS Software unterstützt zwei Arten von Splines: B-Splines und Stil-Splines.

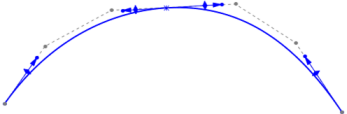

Sie können B-Splines verwenden, um komplexe Kurven zu erstellen. Sie können diese mithilfe mehrerer Steuerelemente definieren und ändern, einschließlich Spline-Punkten, Spline-Ziehpunkten und Steuerpolygonen. Ein einzelner B-Spline kann mehrere Durchgangspunkte und Spannen (die Bereiche zwischen den Durchgangspunkten) haben. Sie können an jedem Endpunkt Krümmungszwangsbedingungen anwenden. An jedem Durchgangspunkt können Sie den Tangentialitätsvektor prüfen und die Tangentialitätsrichtung steuern.

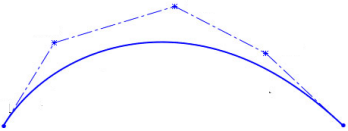

Stil-Splines, die auf Bezier-Kurven basieren, sind eine gute Option, wenn es wichtig ist, eine glatte Kurve zu haben (d. h. die durchgehende Krümmung zu sichern). Sie definieren und steuern die Kurven über Steuerungseckpunkte. Die Steuerungseckpunkte bilden ein Steuerpolygon oder einen Kurvenrumpf. Es gibt keine Durchgangspunkte, sodass ein Stil-Spline nur eine Spanne zwischen den Endpunkten hat. Sie können Stil-Splines für tangentiale oder gleiche Krümmung ableiten. Sie können Zwangsbedingungen für die Punkte festlegen und die Seiten der Kurven bemaßen. Diese Kurven unterstützen auch Spiegelungen und Selbst-Symmetrie.
