Die Standardposition für Schweißkonstruktionsprofile lautet C:\ProgramData\SOLIDWORKS\SOLIDWORKSversion\weldment
profiles.
Die Unterordnerstruktur im Ordner Schweißkonstruktionsprofile bestimmt die Auswahl, die im PropertyManager Strukturbauteil eingeblendet wird.
Die
Auswahl im PropertyManager und der entsprechende Ordner und die Dateistruktur im Datei-Explorer sind folgendermaßen eingerichtet:
-
home-Ordner Enthält einen oder mehrere standard-Ordner. Im folgenden Beispiel ist Schweißkonstruktionsprofile der home-Ordner und enthält zwei standard-Ordner (ansi, ansi inch und iso). Im PropertyManager wird der Name aller standard-Ordner als eine Auswahl unter Norm angezeigt.
-
standard-Ordner. Enthält einen oder mehrere Typen der konfigurierten Bibliotheks-Feature-Teile, z. B.angle iron, c channel und pipe. Nachdem Sie im PropertyManager Standard ausgewählt haben, werden die Namen der Bibliotheks-Feature-Teile unter Typ eingeblendet.
- type-Bibliotheks-Feature-Teile. Enthalten eine oder mehrere Konfigurationen des Bibliotheks-Feature-Teils. Nachdem Sie im PropertyManager einen Typ ausgewählt haben, werden die Namen der Bibliotheks-Feature-Teile unter Größe eingeblendet.

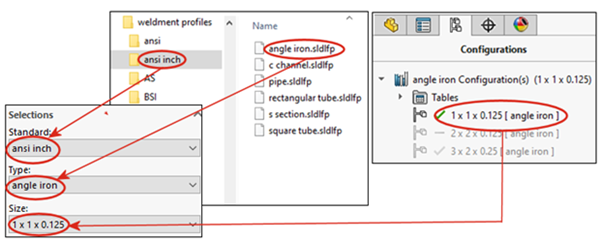

PropertyManager
Strukturbauteil und Datei-Explorer:
