PropertyManager „Stempel“

So öffnen Sie diesen PropertyManager:

1. Klicken Sie in einem Blechteil auf Stempel (Blech-Symbolleiste) oder auf Einfügen > Blech > Stempel.

Stempelparameter

	Tiefe	Gibt die Stempeltiefe von oben oder unten auf der Blechfläche an.
	Richtung umkehren	Kehrt die Stempelrichtung um.
	Formschrägewinkel	Gibt den Kegelwinkel an, der für die Seitenflächen des Stempels angewendet werden soll.

Verrundung

Wenn Sie in der Skizze einen Radius angeben, bevor Sie einen Stempel erzeugen, wird der Skizzenradius beim Erstellen des Stempels priorisiert.

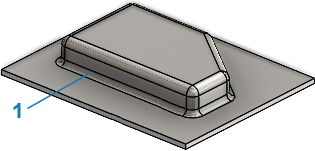

1		Stanzformradius (R1)	Gibt den Radius an, der durch die Stanzform erzeugt wird.

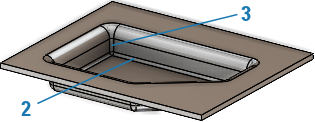

2		Stanzradius (R2)	Gibt den Radius an, der durch den Stanzer erzeugt wird.
3		Stanzeckenradius	Fügt einen Stanzeckenradius hinzu. Geben Sie den durch den Eckenstanzer erzeugten Radius an.
