Erstellen referenzierter gespiegelter Kopien von Baugruppenkomponenten

Wenn Sie in Baugruppen eine Komponente spiegeln, fügen Sie die Spiegelung als eine weitere referenzierte Kopie der Komponente hinzu, die symmetrisch zu einer Ebene positioniert ist.

Das Erstellen einer gespiegelten referenzierten Kopie ist ausgesprochen nützlich für symmetrische Komponenten.

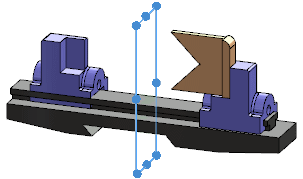

Vor dem Spiegeln
Nach dem Spiegeln

Erstellen einer referenzierten Kopie und Festlegen ihrer Ausrichtung:

  1. Klicken Sie in einem offenen Baugruppendokument auf Komponenten spiegeln (Baugruppen-Symbolleiste) oder auf Einfügen > Komponenten spiegeln .
  2. Führen Sie im PropertyManager unter Auswahl folgende Schritte aus:
    1. Wählen Sie unter Spiegelebene die Ebene oder planare Fläche aus, um die gespiegelt werden soll.
    2. Wählen Sie unter Zu spiegelnde Komponenten mindestens eine Komponente für die Spiegelung aus.
  3. Klicken Sie auf Weiter .
  4. Führen Sie folgende Schritte auf der Seite Stufe 2: Ausrichtung festlegen des PropertyManagers aus: Klicken Sie unter Spiegeltyp auf Mitte des Rahmens, Massenmittelpunkt oder Komponentenursprung.
    Es ist in der Regel für asymmetrische Komponenten wünschenswerter, die gespiegelten Komponenten über die Begrenzungsrahmenmitte zu lokalisieren, da der Begrenzungsrahmen unbeeinflusst von den Features der Komponenten ist.
  5. Wählen Sie unter Komponenten ausrichten eine Komponente aus, für die Sie eine gespiegelte referenzierte Kopie erstellen möchten.
  6. Klicken Sie auf eine Option für die Komponentenausrichtung:
    Ausrichtungsoption Beschreibung
    Um X gespiegelt, um Y gespiegelt Die X- und Y-Achse spiegeln um die Ebene.
    Um X gespiegelt und umgekehrt, um Y gespiegelt Die X- und Y-Achse mit umgekehrter Richtung der X-Achse um die Ebene spiegeln.
    Um X gespiegelt, um Y gespiegelt und umgekehrt Die X- und Y-Achse mit umgekehrter Richtung der Y-Achse um die Ebene spiegeln.
    Um X gespiegelt und umgekehrt, um Y gespiegelt und umgekehrt Die X- und Y-Achse spiegeln um die Ebene mit umgekehrter Richtung der X- und Y-Achse.
  7. Klicken Sie auf .
    Die neuen referenzierten Kopien der Komponenten werden der Baugruppe hinzugefügt und um die ausgewählte Ebene gespiegelt. Ein Komponente spiegeln-Feature wird dem FeatureManager hinzugefügt.

Spiegeln asymmetrischer Komponenten

Wenn Sie in Baugruppen eine asymmetrische Komponente spiegeln und dabei den Rahmen verwenden, um die gespiegelte Komponente in Bezug auf die Spiegelebene zu positionieren, erzielen Sie bessere Ergebnisse als bei Verwendung des Massenschwerpunkts.

Beim Erstellen einer gespiegelten Instanz einer asymmetrischen Komponente ist keine der Ausrichtungen eine echte Spiegelung. Alle sind umgekehrte Ausrichtungen. Wenn Sie eine echte Spiegelung erstellen möchten, müssen Sie eine Spiegelbildversion erstellen.
Gespiegelte referenzierte Kopie einer asymmetrischen Komponente
Spiegelbildversion einer asymmetrischen Komponente

Erstellen einer gespiegelten referenzierten Kopie einer asymmetrischen Komponente in einer Baugruppe:

  1. Klicken Sie auf Komponenten spiegeln (Baugruppen-Symbolleiste) oder auf Einfügen > Komponenten spiegeln.
  2. Wählen Sie im PropertyManager unter Auswahl die Optionen Spiegelebene und Zu spiegelnde Komponenten und klicken Sie auf Weiter .
  3. Wählen Sie eine Option für Spiegeltyp aus:
    Option Bezeichnung
    Rahmenzentrum Positioniert den Spiegel so, dass die Mitte des Rahmens für die ausgewählte Komponente über die Spiegelebene gespiegelt wird.
    Massenschwerpunkt Positioniert den Spiegel so, dass der Massenschwerpunkt der ausgewählten Komponente über die Spiegelebene gespiegelt wird.
    Komponentenursprung Spiegelt eine referenzierte Komponentenkopie um den Komponentenursprung der ausgewählten Referenzebene. Diese referenzierte Kopie ist keine Spiegelbildversion.
  4. Wählen Sie unter Komponenten ausrichten eine Komponente aus, für die Sie eine gespiegelte referenzierte Kopie erstellen möchten.
  5. Klicken Sie auf eine Option für die Komponentenausrichtung:
    Ausrichtungsoption Beschreibung
    Um X gespiegelt, um Y gespiegelt Die X- und Y-Achse spiegeln um die Ebene.
    Um X gespiegelt und umgekehrt, um Y gespiegelt Die X- und Y-Achse mit umgekehrter Richtung der X-Achse um die Ebene spiegeln.
    Um X gespiegelt, um Y gespiegelt und umgekehrt Die X- und Y-Achse mit umgekehrter Richtung der Y-Achse um die Ebene spiegeln.
    Um X gespiegelt und umgekehrt, um Y gespiegelt und umgekehrt Die X- und Y-Achse spiegeln um die Ebene mit umgekehrter Richtung der X- und Y-Achse.
  6. Klicken Sie auf .
    Eine neue referenzierte Kopie der asymmetrischen Komponente wird der Baugruppe hinzugefügt, und zwar um die ausgewählte Ebene gespiegelt.
