Bearbeiten von Bezugshinweisen und Bezugshinweispositionen

Hinzufügen und Positionieren von Blechbiegungsbezugshinweisen:

  1. Klicken Sie auf Zeichnung aus Teil/Baugruppe erstellen tool_Make_Drawing_Standard.gif (Standard-Symbolleiste).
  2. Öffnen Sie ein Zeichenblatt.
  3. Klicken Sie auf Extras > Optionen > Dokumenteigenschaften > Blech.
  4. Wählen Sie im Dialogfeld unter Biegungsbezugshinweise die Option Blechbiegungsbezugshinweise anzeigen aus.
  5. Ziehen Sie in der Ansichtspalette die Abwicklungsansicht in den Grafikbereich.
  6. Klicken Sie auf .
    Wenn die Schriftart zu groß ist, wählen Sie mit Hilfe der Blockauswahl die Biegungsbezugshinweise aus, deaktivieren Sie im PropertyManager unter Textformat die Option Schriftart des Dokuments, klicken Sie auf Schriftart, und stellen Sie die Größe neu ein.

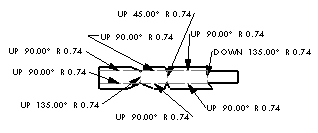

  7. Wählen Sie Biegungsbezugshinweise einzeln aus, um:
    • sie an eine lesbare Position zu ziehen.
    • den Bezugshinweis zu drehen.
    • Hinweislinien hinzufügen
    Biegungsbezugshinweise können nicht einzeln gelöscht werden. Sie können jedoch mit der rechten Maustaste auf den Biegungsbezugshinweis klicken und Ausblenden wählen.
    Wenn Sie im PropertyManager auf Ansicht wechseln klicken oder das Abwicklungs-Feature bearbeiten und die gegenüberliegende Seite in die Fixierte Fläche ändern, werden die Blechbiegelinien-Bezugshinweise Nach oben oder Nach unten umgekehrt, um die Änderung widerzuspiegeln.
    flip_view_down.gif flip_view_up.gif
