Erstellen von Spiegelbildversionen von Baugruppenkomponenten

Wenn Sie in Baugruppen eine Komponente spiegeln, können Sie eine Spiegelbildversion erstellen, die symmetrisch zu einer Ebene positioniert ist.

Das Erstellen einer Spiegelbildversion führt zu einer echten Spiegelung der asymmetrischen Komponenten. Sie können die Spiegelbildversion in einer neuen Datei oder als abgeleitete Konfiguration in der Datei der Ausgangskomponente speichern.

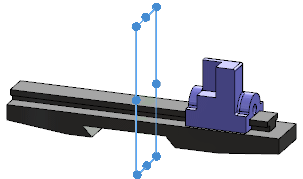

Vor dem Spiegeln

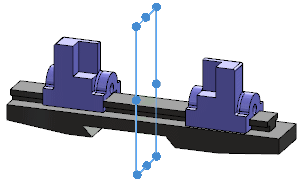

Nach dem Spiegeln

Erstellen einer Spiegelbildversion:

1. Klicken Sie in einem offenen Baugruppendokument auf Lineares Komponentenmuster > Komponenten spiegeln (Baugruppen-Symbolleiste) oder auf Einfügen > Komponenten spiegeln .
2. Führen Sie folgende Schritte auf der Seite Schritt 1: Auswahl des PropertyManagers aus:
   1. Wählen Sie unter Spiegelebene eine Ebene oder eine ebene Teilfläche für die Spiegelung aus.
   2. Wählen Sie unter Zu spiegelnde Komponenten mindestens eine Komponente aus.
   3. Klicken Sie auf Weiter .
3. Führen Sie auf der Seite Step2 (Schritt2): Ausrichtung festlegen des PropertyManagers folgende Schritte aus:
   1. Wählen Sie unter Komponenten ausrichten eine Komponente aus, für die Sie eine Spiegelbildversion erstellen möchten.
   2. Klicken Sie auf Spiegelbildversion erstellen .
      Sie können auch die Strg-Taste gedrückt halten, während Sie auf Elemente in der Liste klicken, um zu spiegelnde Komponenten anzugeben.
      Das Symbol wird neben der Komponente angezeigt, um auf eine Spiegelbildversion hinzuweisen.

      Beim Spiegeln einer Unterbaugruppe können Sie auswählen, dass einige Komponenten kopiert und für andere Komponenten Spiegelbildversionen erstellt werden sollen.

      Wählen Sie die Unterbaugruppe aus, und klicken Sie auf . Wählen Sie dann die zu kopierenden Komponenten aus und klicken Sie auf , um das Symbol zu entfernen.

      In diesem Beispiel erstellen Sie Spiegelbildversionen für die Unterbaugruppe und eine Komponente. Die mittlere Komponente wird kopiert.


   3. Wenn Sie eine Spiegelbildversion einer flexiblen Unterbaugruppe erstellen und Bewegung zwischen der Spiegelbildversion und der Ausgangsunterbaugruppe synchronisiert werden soll, wählen Sie Bewegung der flexiblen Unterbaugruppenkomponenten synchronisieren aus.
      Eine Sperrüberlagerung weist darauf hin, dass die Spiegelbildversion mit der flexiblen Ausgangsunterbaugruppe synchronisiert wurde.
   4. Klicken Sie auf Weiter .
4. Führen Sie folgende Schritte auf der Seite Schritt 3: Spiegelbild des PropertyManagers aus:
   1. Wählen Sie ein Format zum Speichern aller aufgelisteten Komponenten aus:
      • Neue abgeleitete Konfigurationen in bestehenden Dateien erstellen
      • Neue Dateien erstellen
   2. Geben Sie eine Namenskonvention für die neue Datei oder Konfiguration an.
      Sie können dem Originalnamen ein Präfix oder ein Suffix hinzufügen oder einen benutzerdefinierten Namen eingeben. Beim Erstellen von neuen Dateien können Sie eine vorhandene Datei auswählen, die durch die neue Datei mit der Spiegelbildkomponente ersetzt werden soll.
      Beim Erstellen neuer Dateien gilt Folgendes:

      • Sie können die Referenzen zwischen der neuen Spiegelbild-Komponentendatei und der Ausgangskomponentendatei unterbrechen. Änderungen an der Ausgangskomponente werden nicht auf die Spiegelbildversion übertragen.
      • Sie können die neuen Dateien in einem von Ihnen angegebenen Ordner speichern, anstatt im selben Ordner wie die Originaldateien.
   3. Klicken Sie auf Weiter .
5. Führen Sie auf der letzten Seite des PropertyManagers folgende Schritte aus:
   1. Wählen Sie unter Übertragen eine beliebige Kombination von Elementen aus der Ausgangsunterbaugruppe aus, um sie in die Spiegelbildversion aufzunehmen.
   2. Klicken Sie auf .
   Der PropertyManager wird geschlossen, und die Spiegelbildversionen werden erstellt. Ein Komponente spiegeln-Feature wird dem FeatureManager hinzugefügt.
