Konfigurationsbeschreibungen der Komponente anzeigen

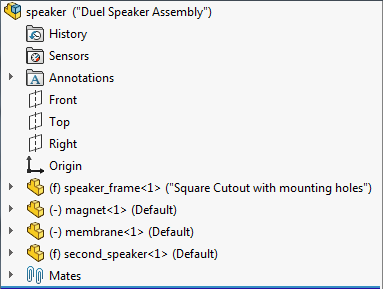

Sie können Komponentenkonfigurationsbeschreibungen im FeatureManager Teil-, Baugruppen- und Zeichnungsdokumenten und im ConfigurationManager von Teilen und Baugruppen anzeigen.

Standardgemäß sind Komponentenkonfigurationsbeschreibungen gleich den Komponentenkonfigurationsnamen und werden nicht angezeigt. Neue Komponentenkonfigurationsbeschreibungen müssen angegeben werden, damit sie im FeatureManager angezeigt werden. Eine Konfigurationsbeschreibung einer Komponente wird in der Teildatei geändert.

Anzeigen von Komponentenkonfigurationsbeschreibungen:

  1. Klicken Sie mit der rechten Maustaste oben im FeatureManager auf den Teil-, Baugruppen- oder Zeichnungsnamen und wählen Sie Strukturanzeige > Name und Beschreibung der Komponente.
    Sie können Anzeigeoptionen für Komponentennamen und -beschreibungen auf Dokument- oder Systemebene festlegen. Wenn Sie die Einstellungen auf Systemebene verwenden, können Sie die Einstellungen nicht auf Dokumentebene ändern.

    Um Optionen auf Systemebene festzulegen, klicken Sie auf Extras > Optionen > Systemoptionen > FeatureManager und wählen Sie Strukturanzeige auf Dokumentebene überschreiben aus. Klicken Sie auf Komponentenname und -beschreibung, um das Dialogfeld zu öffnen.

    Wenn Sie die Option Strukturanzeige auf Dokumentebene überschreiben aktivieren, werden die Optionen im Dialogfeld Komponentenname und -beschreibung auf Dokumentebene deaktiviert.

  2. Wählen Sie im Dialogfeld Konfigurationsbeschreibung aus.
