Konfigurationsnamen der Komponente anzeigen

Sie können im FeatureManager Komponentenkonfigurationsnamen anzeigen.

Anzeigen von Komponentenkonfigurationsnamen:

  1. Klicken Sie mit der rechten Maustaste oben im FeatureManager auf den Teil-, Baugruppen- oder Zeichnungsnamen und wählen Sie Strukturanzeige > Name und Beschreibung der Komponente.
    Sie können Anzeigeoptionen für Komponentennamen und -beschreibungen auf Dokument- oder Systemebene festlegen. Wenn Sie die Einstellungen auf Systemebene verwenden, können Sie die Einstellungen nicht auf Dokumentebene ändern.

    Um Optionen auf Systemebene festzulegen, klicken Sie auf Extras > Optionen > Systemoptionen > FeatureManager und wählen Sie Strukturanzeige auf Dokumentebene überschreiben aus. Klicken Sie auf Komponentenname und -beschreibung, um das Dialogfeld zu öffnen.

    Wenn Sie die Option Strukturanzeige auf Dokumentebene überschreiben aktivieren, werden die Optionen im Dialogfeld Komponentenname und -beschreibung auf Dokumentebene deaktiviert.

  2. Wählen Sie im Dialogfeld Konfigurationsname aus.

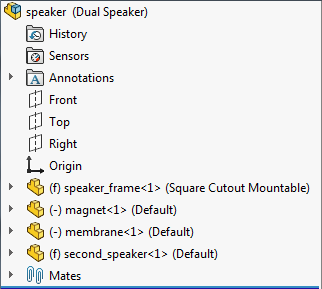

    Im FeatureManager werden dann die Konfigurationsnamen der Komponente angezeigt.
