Breiteverknüpfungen

Eine Breitenverknüpfung schränkt eine Zunge zwischen zwei planaren Flächen ein.

Mögliche Breitenreferenzen:

• Zwei parallele planare Flächen
• Zwei nicht-parallele planare Flächen (mit oder ohne Formschräge)
• Eine zylindrische Fläche oder Achse

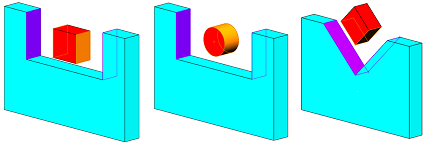

Beispiele:

Hinzufügen einer Breiteverknüpfung:

1. Klicken Sie auf der Baugruppen-Symbolleiste auf Verknüpfung oder wählen Sie Einfügen > Verknüpfung aus.
2. Klicken Sie auf der Registerkarte Erweitert auf Breite .
3. Nehmen Sie unter Verknüpfungsauswahl folgende Einstellungen vor:
   1. Wählen Sie zwei planare Flächen oder eine zylindrische Fläche oder Achse unter Breitenauswahl 1 aus.
   2. Wählen Sie zwei planare Flächen oder eine zylindrische Fläche oder Achse unter Breitenauswahl 2 aus.
4. Wählen Sie unter Verknüpfungstyp eine Bedingung aus:

   Option	Bezeichnung
   Zentriert	Zentriert eine Zunge innerhalb der Breite einer Nut. Wenn der Abstand für die Breitenauswahlen gleich ist, ist nur die Zwangsbedingung Zentriert verfügbar.
   Frei	Verschiebt Komponenten frei innerhalb der Grenzen der ausgewählten Flächen oder Ebenen in Bezug auf die Komponenten.
   Geometrieparameter	Legt eine Abstands- oder Winkelbemaßung von einem Auswahlset zum nächstgelegenen gegenüberliegenden Auswahlset von Flächen oder Ebenen fest.
   Prozent	Legt den Abstand oder Winkel basierend auf einem Prozentwert der Bemaßung von einem Auswahlset zur Mitte des anderen Auswahlsets fest.

5. Klicken Sie auf .
   Die Komponenten werden so ausgerichtet, dass die Zunge zwischen den Flächen der Nut zentriert ist. Die Zunge kann entlang der Mittelebene der Nut verschoben und um eine Achse normal auf die Mittelebene gedreht werden. Die Breitenverknüpfung verhindert ein horizontales Verschieben oder Drehen der Zunge.
