Langlochverknüpfungen

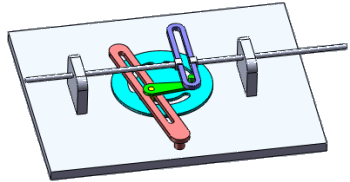

Sie können Schrauben mit geraden oder gebogenen Langlöchern verknüpfen, und Sie können Langlöcher mit Langlöchern verknüpfen. Sie können eine Achse, eine zylindrische Fläche oder ein Langloch auswählen, um Langlochverknüpfungen zu erstellen.



So erstellen Sie eine Langlochverknüpfung:

  1. Klicken Sie auf der Baugruppen-Symbolleiste auf Verknüpfung oder wählen Sie Einfügen > Verknüpfung aus.
  2. Wählen Sie im PropertyManager auf der Registerkarte Mechanisch die Option Langloch aus.
  3. Wählen Sie unter Verknüpfungsauswahl eine Langlochfläche und das Feature aus, mit dem Sie die Langlochfläche verknüpfen möchten:
    • Die Fläche eines anderen geraden oder winkligen Langlochs
    • Eine Achse
    • Eine zylindrische Fläche
    Sie können sich überschneidende Features auswählen.
  4. Wählen Sie eine Zwangsbedingungsoption aus:
    Option Bezeichnung
    Free Ermöglicht es, die Komponente im Langloch frei zu bewegen.
    In Langloch zentrieren Die Komponente wird im Langloch zentriert.
    Abstand entlang Langloch Die Komponentenachse wird in einer angegebenen Entfernung zum Ende des Langlochs platziert.
    Prozent entlang Langloch Die Komponente wird in einem durch den Prozentsatz der Langlochlänge angegebenen Abstand platziert.
    • Um den Endpunkt zu ändern, von dem aus der Abstand gemessen wird, wählen Sie Bemaßung auf andere Seite wechseln aus.
    • Für Langloch-zu-Langloch-Verknüpfungen können Sie nur Frei oder In Langloch zentrieren auswählen.
    • Um eine Standardbedingung für das Langloch auszuwählen, klicken Sie auf Optionen > Dokumenteigenschaften > Verknüpfungen. Wählen Sie dann unter Langlochverknüpfungen eine Option für Standardbedingung aus.
  5. Optional: Klicken Sie auf Rotation sperren, um zu verhindern, dass sich die Komponenten drehen.
    Gesperrte Langlochverknüpfungen werden im FeatureManager durch das Symbol gekennzeichnet.
  6. Klicken Sie auf .
