Anfügen von Maßhilfslinien

Sie können Maßhilfslinien an Eckpunkte oder Skizzenelemente anfügen.

So werden Maßhilfslinien angefügt:

  1. Klicken Sie mit der rechten Maustaste auf die Bemaßung und wählen Sie Neu anfügen aus.

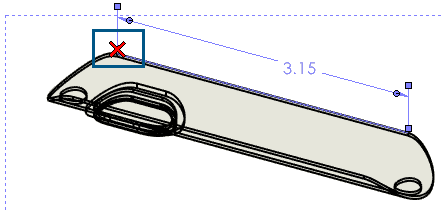

    SOLIDWORKS® hebt den Punkt mit einem X auf der nächsten Maßhilfslinie hervor.

  2. Wählen Sie einen Punkt auf dem Modell aus, um den Punkt wieder an das Modell anzufügen.
    Der Punkt wird wieder an die neue Auswahl angefügt.
    • Die Statusleiste unten im SOLIDWORKS Fenster zeigt an, wo Sie das Modell auswählen müssen.
    • Eine Meldung informiert Sie, wenn Sie eine ungültige Auswahl treffen.
    • Wenn Sie keinen Punkt auf dem Modell auswählen möchten, drücken Sie die Eingabetaste, um das X zum nächsten Punkt zu verschieben.
    • Die folgenden Bemaßungen werden nicht von Neu verbinden unterstützt:
      • Importiert
      • DimXpert
      • Kette
      • Symmetrische lineare Durchmesser
      • Pfadlängen
  3. Wiederholen Sie Schritt 2, bis keine Punkte auf der Maßhilfslinie mit einem X markiert sind.
