Erstellen von Hybridmodellen

Sie können jetzt hybride Volumenkörper oder Oberflächenkörper erstellen, die BREP-Netzgeometrie und standardmäßige SOLIDWORKS BREP-Geometrie enthalten.

In vielen Fällen kann die hybride Modellierung die Notwendigkeit zur Konvertierung von BREP-Standardkörper in BREP-Netzkörper eliminieren, die häufig zum Vergleich eines BREP-Standardkörpers mit einem BREP-Netzkörper verwendet wurde. Mit der Hybridmodellierung können Sie eine BREP-Standardgeometrie direkt zu einem BREP-Netzkörper hinzufügen.

In diesem Beispiel haben Sie ein Modellschwert mit einem Griff aus Ton.

So erstellen Sie Hybridmodelle:

  1. Formen Sie den benutzerdefinierten Griff aus einem Klumpen Ton und scannen Sie ihn, um eine Datei im Format .stl zu erstellen.
  2. Importieren Sie die Datei im Format .stl, bereinigen Sie sie mit Grafikkörperwerkzeugen und konvertieren Sie sie in ein BREP-Netz.

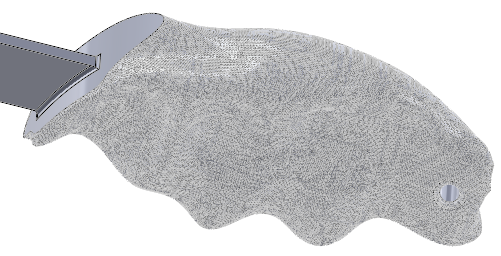

  3. Fügen Sie dem Teil standardmäßige SOLIDWORKS BREP-Features hinzu.
    Linear ausgetragene Oberfläche und Oberflächenschnitt

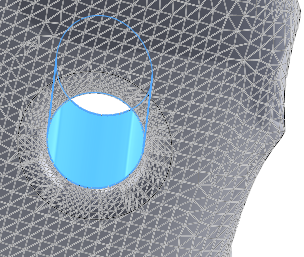

    Linear ausgetragener Schnitt und Verrundung

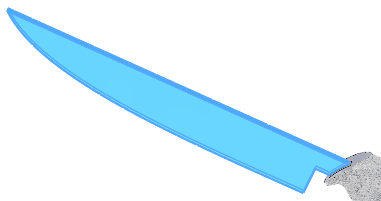

    Linear ausgetragener Aufsatz
    Da es sich bei der Klinge um eine SOLIDWORKS BREP-Standardgeometrie handelt, könnten Sie diese nun mit zusätzlichen Features verfeinern. Sie können beispielsweise die Klinge schärfen, eine gezahnte Kante hinzufügen oder rückwärtsgerichtete Klingen-Features hinzufügen. Für Bereiche von Hybridnetzkörpern, die eine SOLIDWORKS Standardgeometrie aufweisen, können Sie alle für SOLIDWORKS Standardgeometrien verfügbaren Features verwenden. Ihnen steht eine Untergruppe von Features für diese Bereiche zur Verfügung, die sowohl BREP-Netzgeometrien als auch SOLIDWORKS BREP-Standardgeometrien umfasst.
