Erstellen von Vorlagen für die Plattform

3DEXPERIENCE Benutzer können Vorlagen für die 3DEXPERIENCE Platform direkt aus SOLIDWORKS erstellen.

Öffnen Sie ein SOLIDWORKS Teil, eine Baugruppe oder eine Zeichnung, die Sie als Vorlage speichern möchten.

So erstellen Sie Vorlagen für die 3DEXPERIENCE Platform:

  1. Klicken Sie auf Datei > Als Vorlage speichern.

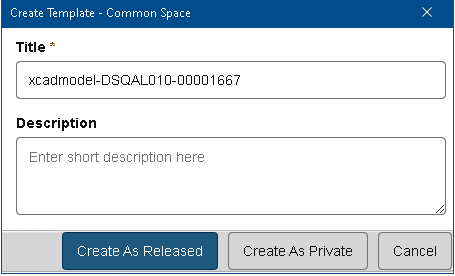

    Das Dialogfeld Vorlage erstellen wird eingeblendet. Der Name des Teamarbeitsbereichs wird in der Titelleiste angezeigt.

    Mit dem Befehl Datei > Als Vorlage speichern wird eine neue Vorlage aus der geöffneten Datei oder Vorlage erstellt.

    Mit dem Befehl Datei > In 3DEXPERIENCE speichern oder den Befehlen Speichern und Mit Optionen speichern in MySession können vorhandene Dateien gespeichert werden.

  2. Geben Sie einen Titel und eine Beschreibung für die Vorlage ein.
  3. Klicken Sie auf eine der folgenden Optionen:
    Option Bezeichnung
    Als freigegeben erstellen Erstellt die Vorlage im Stadium Freigegeben. Sie kann nicht geändert werden.
    Als privat erstellen Erstellt die Vorlage im Stadium Privat. Sie können sie ändern.
    Sie können freigegebene Vorlagen auf der Plattform speichern.

    Die in der 3DEXPERIENCE Platform erstellten Vorlagen sind CAD-Vorlagen. Sie sind indexiert, damit Sie sie in 3DSearch durchsuchen können. Sie können den Lebenszyklus der Vorlagen ändern oder diese löschen.

    Um die Eigenschaften der Vorlage anzuzeigen, klicken Sie auf das Symbol im Widget „Relations“.
  4. Um auf die Vorlagen zuzugreifen, klicken Sie auf Datei > Neu > Erweitert und wählen Sie die Registerkarte 3DEXPERIENCE aus.

    Die 3DEXPERIENCE Registerkarte wird im Offline-Modus immer angezeigt.
