Um zu bestimmen, ob die Druckauflösung fein genug ist, um die gewünschte Ausgabe zu produzieren, können Sie Streifenlinien auf dem Modell anzeigen.
Streifenlinien werden nur angezeigt, wenn der PropertyManager „Print3D“ geöffnet ist.
Wenn RealView aktiviert ist, können Sie Streifenlinien als Reliefzuordnung anzeigen.
So zeigen Sie Streifenlinien an:
- Klicken Sie auf .
- Wählen Sie im PropertyManager in der Registerkarte Einstellungen eine Modellfläche aus, die auf den Drucktisch ausgerichtet werden soll.
- Klicken Sie auf der Registerkarte Vorschau unter Analyse erstellen auf Streifenlinien anzeigen.

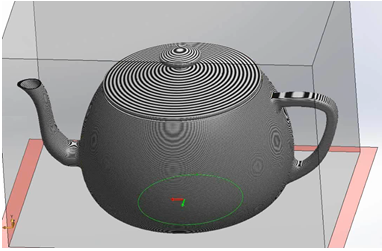

Streifenlinien werden auf dem Modell als Textur angezeigt.
Die Standardhöhe der Schicht ist 0,3 mm; das entspricht einer groben Drucker-Auflösung mit einer relativ schnellen Drucker-Geschwindigkeit.
- Ändern Sie optional die Schichthöhe im Feld Streifengröße festlegen
.
- So zeigen Sie die Streifenlinien als Reliefzuordnung an:
- Deaktivieren Sie die Option Flächen anzeigen, die Halterungen erfordern.
- Wählen Sie die Option Als Reliefzuordnung anzeigen.

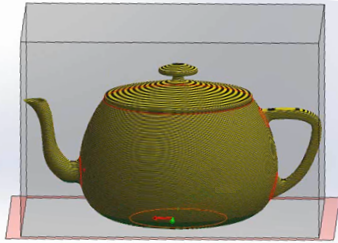

Reliefzuordnungen können aufzeigen, wo im gedruckten Modell Details verloren gehen.
- Klicken Sie auf
.
