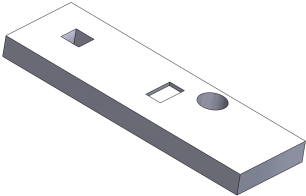

Beispiel: Ausführen des Geometrievergleichs So vergleichen Sie die Geometrie zwischen zwei Versionen des gleichen Modells: Öffnen Sie zwei Teildateien, wie z. B. apple.sldprt und peach.sldprt. apple.sldprt peach.sldprt Klicken Sie auf Extras > Vergleichen > Geometrie . Führen Sie im Task-Fensterbereich Vergleich folgende Schritte durch: Wählen Sie als Referenzdokument apple.sldprt aus. Wählen Sie als Modifiziertes Dokument peach.sldprt aus. Wählen Sie unter Zu vergleichende Elemente den Eintrag Geometrie aus und klicken Sie auf Vergleich ausführen.Die beiden Teildateien werden nebeneinander im Grafikbereich angezeigt. Klicken Sie unter Volumenvergleich auf Einblenden/Ausblenden neben Gemeinsames Volumen, Entferntes Material und Hinzugefügtes Material. Verschiedene Farben heben das zwischen den beiden Teilen hinzugefügte und entfernte Material hervor. apple.sldprt peach.sldprt Wählen Sie Körper beim Schließen beibehalten und klicken Sie auf Zu apple.sldprt hinzufügen, um die Unterschiede zum Referenzdokument beizubehalten. Klicken Sie auf Schließen, um den Task-Fensterbereich zu verlassen.Die Vergleichsdaten werden unter apple.sldprt gespeichert. Erweitern Sie im Grafikbereich das Fenster für apple.sldprt. Erweitern Sie dann im FeatureManager den Ordner Volumen vergleichen und die entsprechenden Unterordner.Sie können auf das jeweilige Materialelement klicken, um Körper hervorzuheben, die dem Teil hinzugefügt oder aus dem Teil entfernt wurden. Übergeordnetes ThemaVergleichs-Dienstprogramm Ausführung des Vergleichs-Dienstprogramms Vergleichsoptionen festlegen Vergleichsergebnisse anzeigen Bekannte Einschränkungen bei Vergleichen Ausrichten von Koordinatensystemen Zusammenführen von Volumen mit dem Schneidwerkzeug So führen Sie Materialien im Ordner Volumen vergleichen in apple.sldprt zusammen: Wählen Sie im FeatureManager Folgendes aus: Schnitt-Linear3 Hinzugefügtes Material1 Hinzugefügtes Material2 Entferntes Material1 Klicken Sie auf Einfügen > Features > Schneiden . Klicken Sie auf Beide erstellen und dann auf Schneiden. Klicken Sie unter Auszuschließende Bereiche auf Bereich 3. Klicken Sie anschließend auf Ergebnisse verschmelzen und .
Zusammenführen von Volumen mit dem Schneidwerkzeug So führen Sie Materialien im Ordner Volumen vergleichen in apple.sldprt zusammen: Wählen Sie im FeatureManager Folgendes aus: Schnitt-Linear3 Hinzugefügtes Material1 Hinzugefügtes Material2 Entferntes Material1 Klicken Sie auf Einfügen > Features > Schneiden . Klicken Sie auf Beide erstellen und dann auf Schneiden. Klicken Sie unter Auszuschließende Bereiche auf Bereich 3. Klicken Sie anschließend auf Ergebnisse verschmelzen und .
