Dialogfeld „Assistent zur Dateivorbereitung“

Sie können den Assistenten zur Dateivorbereitung verwenden, um Ihre Dateien auf häufige Probleme zu untersuchen, bevor Sie die Dateien auf der 3DEXPERIENCE Platform speichern.

SOLIDWORKS bietet Informationen zu häufigen Problemen im Modell, wie doppelt vorhandene Dateinamen, fehlende Dateireferenzen und fehlende Konfigurationsreferenzen.

So untersuchen Sie SOLIDWORKS Dateien mit dem Assistenten zur Dateivorbereitung:

  1. Klicken Sie in SOLIDWORKS auf Extras > Assistent zur Dateivorbereitung.
  2. Klicken Sie im Dialogfeld auf Ordner hinzufügen.
  3. Wählen Sie im Dialogfeld Nach Ordner suchen einen Ordner aus und klicken Sie auf OK.
  4. Wählen Sie unter Sicherung und Protokolle die Ordner für folgende Aktionen aus:
    • Ordner auswählen, in dem eine Sicherung erstellt werden soll

      Speichert eine Kopie der geänderten Dateien im Sicherungsordner.

    • Ordner auswählen, in dem Protokolldateien erstellt werden sollen

      Speichert Protokolldateien und die von der Beurteilung erstellte HTML-Analyseergebnisdatei.

  5. Wählen Sie unter Optionen die zu untersuchenden Elemente aus:
    Vorangestellte/nachfolgende Leerzeichen in Dateinamen durch "__" ersetzen Ersetzt vorangestellte oder nachfolgende Leerzeichen in einem Dateinamen durch einen Unterstrich „_“.
    Doppelte Dateien erkennen und zum Zusammenführen auffordern Sucht nach doppelten Dateien.

    Wenn doppelte Dateien gefunden werden, wird das Dialogfeld Duplikate zusammenführen geöffnet.

    Optionen auswählen:

    • Dateiname abgleichen

      Prüft auf identische Dateinamen.

    • Dateiname und Konfigurationsnamen abgleichen

      Prüft auf identische Dateinamen, Konfigurationsnamen und die Anzahl der Konfigurationen.

    • Dateiname und Zeitstempel der Dateierstellung abgleichen

      Prüft auf identische Dateinamen und Zeitstempel für die Dateierstellung.

    Dateinamen auf mindestens drei Zeichen verlängern Fügt einen Unterstrich „_“ zu einem Dateinamen hinzu, wenn ein Dateiname nur ein oder zwei Zeichen enthält.

    3DSearch erfordert mindestens drei Zeichen in einem Dateinamen, um die Datei zu indizieren.

    3DInterconnect-Referenzen erkennen Erkennt Dateien, die 3DInterconnect Referenzen haben, und listet die Dateien in der Protokolldatei auf.

    An den SOLIDWORKS Dateien werden keine Änderungen vorgenommen.

    Fehlende Dateireferenzen erkennen Erkennt fehlende Dateireferenzen und stellt Details in der Protokolldatei bereit.

    An den SOLIDWORKS Dateien werden keine Änderungen vorgenommen.

    Wenn Dateien nach dem letzten Speichern des Modells verschoben wurden, werden für die verschobenen Dateien Warnungen bezüglich fehlender Dateien erzeugt.
    Fehlende Konfigurationsreferenzen erkennen Erkennt fehlende Konfigurationsreferenzen und stellt Details in der Protokolldatei bereit.

    An den SOLIDWORKS Dateien werden keine Änderungen vorgenommen.

    Veraltete Konfigurationsdaten erkennen Listet Informationen zu veralteten Konfigurationen auf. Dies kann passieren, wenn Sie eine Konfiguration löschen und das Modell nicht neu erstellen. Bauen Sie die Dokumente neu auf, bevor Sie sie auf der 3DEXPERIENCE Platform speichern.
    Dateien erkennen, die nicht für Kompatibilität mit 3DEXPERIENCE aktualisiert wurden Führt die Kompatibilitätsprüfung für die ausgewählten Dateien durch, die überprüft, ob die Dateien auf den neuen 3DEXPERIENCE ConfigurationManager aktualisiert wurden.

    So aktualisieren Sie Dateien automatisch für Kompatibilität mit 3DEXPERIENCE: Klicken Sie auf Extras > Optionen > Systemoptionen > 3DEXPERIENCE Integration , und dann auf SOLIDWORKS Dateien für die Kompatibilität mit der 3DEXPERIENCE Platform aktualisieren. Weitere Informationen hierzu finden Sie unter Optionen für die 3DEXPERIENCE Integration.

    Um Dateien manuell für die Kompatibilität mit 3DEXPERIENCE zu aktualisieren, klicken Sie bei einem geöffneten Modell im FeatureManager mit der rechten Maustaste auf das oberste Element und wählen Sie Für 3DEXPERIENCE Kompatibilität aktualisieren. Weitere Informationen hierzu finden Sie unter Modelle für 3DEXPERIENCE Kompatibilität aktualisieren.

    Benutzerdefinierte Eigenschaftswerte prüfen Ermittelt Dateien, bei denen die Attributzuordnung aufgrund nicht übereinstimmender Datentypen fehlschlägt.

    So fügen Sie eine Prüfung benutzerdefinierter Eigenschaften hinzu:

    1. Wählen Sie Benutzerdefinierte Eigenschaftswerte prüfen aus.
    2. Klicken Sie auf Benutzerdefinierte Eigenschaften prüfen
    3. Fügen Sie im Dialogfeld den Namen einer benutzerdefinierten SOLIDWORKS Eigenschaft unter Name der benutzerdefinierten SOLIDWORKS Eigenschaft hinzu.
    4. Wählen Sie eine Option für Zugeordneter Attributdatentyp aus.
    5. Klicken Sie auf OK.
  6. Klicken Sie auf Start.
    Der Assistent zur Dateivorbereitung führt automatisch zusätzliche Überprüfungen durch.
    Zusätzliche Überprüfungen Beschreibung
    Aktualisieren von Dateierweiterungen Aktualisiert Dateien mit alten Dateiformaterweiterungen (.prt, .asm, .drw) auf die aktuellen Dateierweiterungen (.SLDPRT, .SLDASM, .SLDDRW).
    Anzahl von Konfigurationen Zählt die Anzahl der Konfigurationen und zeigt diese Informationen in der Protokolldatei an.
    Dateiversion Sucht nach Dateien, die älter als SOLIDWORKS 2021 sind.
    Die Software erstellt eine HTML-Datei der Ergebnisse im Protokolldateiordner.

  7. Überprüfen Sie die Analyseergebnisse auf Informationen zu potenziellen Problemen, bevor Sie das Modell in der 3DEXPERIENCE Platform speichern.

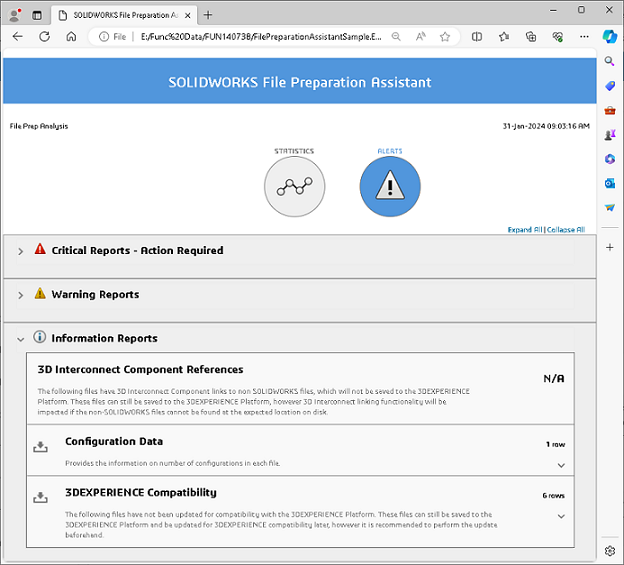

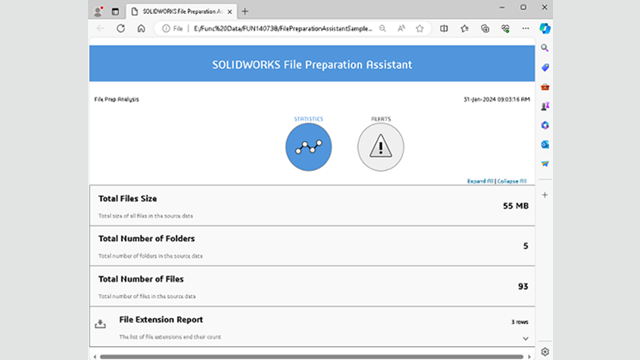

    Um die erforderlichen Daten anzuzeigen, klicken Sie auf Statistik, wie oben dargestellt, oder auf Alarme, wie unten dargestellt.

    Um einzelne Berichte als CSV-Dateien aus der HTML-Analyse herunterzuladen, klicken Sie neben dem Bericht auf .
