Teilflächen identifizieren, die Halterungen erfordern

Über die Registerkarte Vorschau des Print3D PropertyManager können Sie eine Analyse der Vorschau ausführen, um Teilflächen zu identifizieren, die beim 3D Printing Halterungen erfordern.

Drucker verfügen über unterschiedliche Regeln bei Flächenwinkeln, die Halterungen erfordern. Wenn der Winkel einer Fläche relativ zum Druckbett mehr als 45º beträgt, muss die Fläche beim 3D Printing von Stützgeometrie gehalten werden.

So identifizieren Sie Teilflächen, die Halterungen erfordern:

  1. Klicken Sie auf Datei > Print3D.
  2. Wählen Sie im PropertyManager auf der Registerkarte Vorschau unter Analyse erstellen die Option Flächen anzeigen, die Halterungen erfordern aus.
  3. Legen Sie den Winkel von der Vertikalen für Flächen fest, um den Schwellenwert des Stützelements zu definieren.
    Dies ist der Winkel, über dem Sie Stützelemente hinzufügen sollten, um zu verhindern, dass das Modell beim Drucken zusammenfällt.
  4. So definieren Sie die Farbe der Teilflächen, die Halterungen erfordern bzw. nicht erfordern:
    1. Klicken Sie für Halterung - Flächenfarbe auf Farbe bearbeiten.
      Wählen Sie die zu verwendende Farbe aus und klicken Sie auf OK.
    2. Klicken Sie für Halterungen nicht erforderlich auf Farbe bearbeiten.
      Wählen Sie die zu verwendende Farbe aus und klicken Sie auf OK.

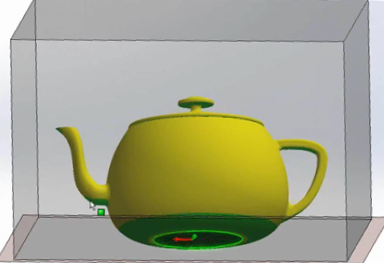

    Die von Ihnen ausgewählten Farben werden im Modell dargestellt.

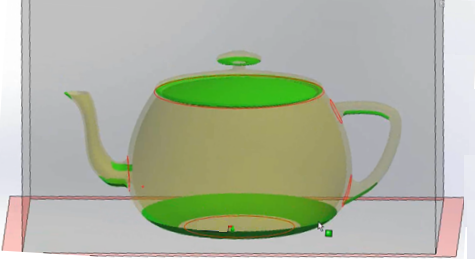

  5. Klicken Sie auf Als transparent anzeigen, damit die Geometrie als transparent angezeigt wird, die keine Halterungen benötigt, damit Sie auf einfachere Weise die Bereiche sehen, für die Halterungen erforderlich sind.
  6. Klicken Sie auf .
