Vorschau einer Verknüpfungskomponente im Komponenten-Vorschaufenster

Das Komponenten-Vorschaufenster erleichtert die Auswahl der zu verknüpfenden Elemente. Wenn Sie eine Komponente im Komponenten-Vorschaufenster anzeigen, können Sie die Ansicht der Komponente unabhängig vom Rest der Baugruppe zoomen und drehen.

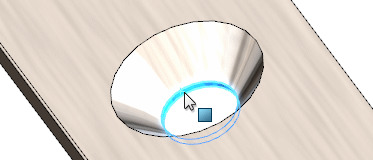

In diesem Beispiel wird eine konzentrische Verknüpfung zwischen einer Niete und dem Schwenkloch in einer Scheren-Klinge benötigt. Sie verwenden das Komponenten-Vorschaufenster, damit Sie leichter die kleine zylindrische Fläche der Bohrung auswählen können.

Für die Vorschau einer Verknüpfungskomponente:

  1. Öffnen Sie die Baugruppe mit den zu verknüpfenden Komponenten.
  2. Wählen Sie die Komponente aus, die Sie im Komponenten-Vorschaufenster anzeigen möchten.
  3. Klicken Sie auf eine der folgenden Optionen:
    • Vorschaufenster für Komponenten (Kontext-Symbolleiste).
    • Vorschaufenster für Komponenten (Symbolleiste Baugruppe).
    • Extras > Komponente > Vorschaufenster.
    Das Komponenten-Vorschaufenster wird geöffnet und zeigt die ausgewählte Komponente an.

  4. Im Komponenten-Vorschaufenster:
    1. Zoomen und drehen Sie die Ansicht.
    2. Wählen Sie das Element aus, das verknüpft werden soll.
  5. Wählen Sie im Hauptfenster bei gedrückter Strg-Taste das zweite Element aus, das verknüpft werden soll.
  6. Wählen Sie den Verknüpfungstyp aus, der hinzugefügt werden soll.
    In diesem Beispiel wird eine konzentrische Verknüpfung zwischen der Wand der Bohrung und der Walze der Niete hinzugefügt.
    Die Verknüpfung ist abgeschlossen.
  7. Klicken Sie auf Vorschau beenden.
