Beispiel für den Vergleich von Spiegeltypoptionen

In diesem Beispiel werden die Spiegeltypoptionen beim Spiegeln einer Ventilunterbaugruppe auf ein zweites Rohr verglichen.

1. Öffnen Sie ein Modell, das eine zu spiegelnde Unterbaugruppe enthält.

2. Klicken Sie auf Lineares Komponentenmuster > Komponenten spiegeln (Symbolleiste „Baugruppe“).
3. Wählen Sie im PropertyManager die folgenden Elemente aus:
   1. Wählen Sie unter Spiegelebene eine Ebene aus.
   2. Wählen Sie für Zu spiegelnde Komponenten die Ventilunterbaugruppe aus.
4. Klicken Sie auf Weiter zu Schritt 2: Ausrichtung festlegen.
5. Wählen Sie unter Komponenten ausrichten die Option Um X gespiegelt, um Y gespiegelt aus.
6. Wählen Sie eine Option für Spiegeltyp aus.
   1. Optional: Klicken Sie auf Ansicht > Ausblenden/Einblenden , um den Begrenzungsrahmen, den Massenmittelpunkt oder die Ursprünge im Grafikbereich anzuzeigen.

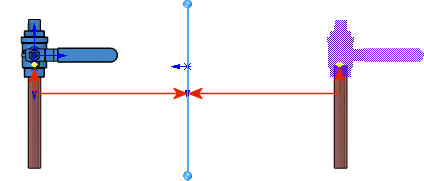

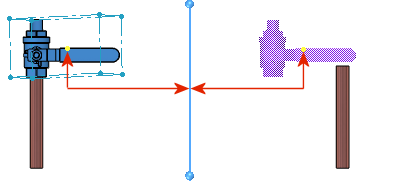

   Spiegeltypoption	Abbildung einer gespiegelten Komponente
   Rahmenzentrum Der Abstand zwischen der Spiegelebene und der Mitte des Begrenzungsrahmens ist für die referenzierte Ausgangskopie und die gespiegelte referenzierte Kopie identisch.
   Massenmittelpunkt Der Abstand zwischen der Spiegelebene und dem Massenmittelpunkt ist für die referenzierte Ausgangskopie und die gespiegelte referenzierte Kopie identisch.
   Komponentenursprung Der Abstand zwischen der Spiegelebene und dem Ursprung ist für die referenzierte Ausgangskopie und die gespiegelte referenzierte Kopie identisch.
