Beispiel für den Vergleich von Optionen für die Komponentenausrichtung

In diesem Beispiel werden die Optionen für die Komponentenausrichtung beim Spiegeln einer Ventilunterbaugruppe auf ein zweites Rohr verglichen.

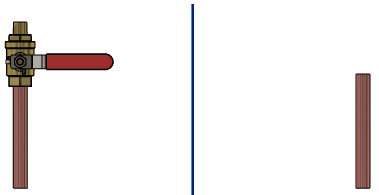

1. Öffnen Sie ein Modell, bei dem Sie eine Ventilunterbaugruppe auf ein zweites Rohr spiegeln.

2. Klicken Sie auf Lineares Komponentenmuster > Komponenten spiegeln (Symbolleiste „Baugruppe“).
3. Wählen Sie im PropertyManager die folgenden Elemente aus:
   1. Wählen Sie unter Spiegelebene eine Ebene aus.
   2. Wählen Sie für Zu spiegelnde Komponenten die Ventilunterbaugruppe aus.
4. Klicken Sie auf Weiter zu Schritt 2: Ausrichtung festlegen.
5. Wählen Sie unter Spiegeltyp die Option Komponentenursprung aus.
6. Wählen Sie unter Komponenten ausrichten eine Option für die Komponentenausrichtung aus.

   Option „Komponente ausrichten“	Abbildung einer gespiegelten Komponente

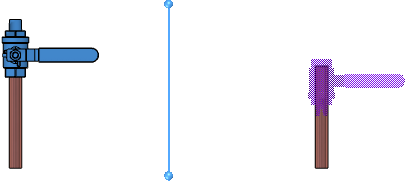

   Um X gespiegelt, um Y gespiegelt Die X- und Y-Achse spiegeln um die Ebene.

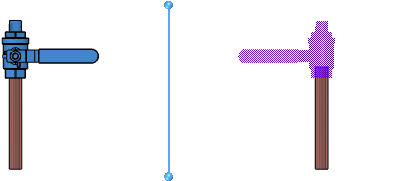

   Um X gespiegelt und umgekehrt, um Y gespiegelt Die X- und Y-Achse mit umgekehrter Richtung der X-Achse um die Ebene spiegeln.

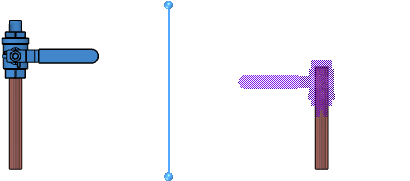

   Um X gespiegelt, um Y gespiegelt und umgekehrt Die X- und Y-Achse mit umgekehrter Richtung der Y-Achse um die Ebene spiegeln.

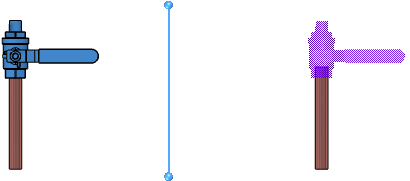

   Um X gespiegelt und umgekehrt, um Y gespiegelt und umgekehrt Die X- und Y-Achse spiegeln um die Ebene mit umgekehrter Richtung der X- und Y-Achse.
