Freigabe von Dateien auf 3DDrive

3DEXPERIENCE Benutzer können ihre SOLIDWORKS Dateien direkt aus der SOLIDWORKS Anwendung auf 3DDrive freigeben. Empfänger können eine Vorschau der freigegebenen Dateien anzeigen und diese markieren, um Feedback zu geben.

Ihr Administrator muss die Einstellung zur externen Freigabe im Drives Control Center aktivieren, damit Datei freigeben funktioniert. Wenn diese Einstellung deaktiviert ist, werden Sie beim Klicken auf Datei freigeben aufgefordert, Ihren Administrator zu kontaktieren, um die Einstellung für die externe Freigabe zu aktivieren. Weitere Informationen finden Sie unter Registerkarten im Drives Control Center.

Öffnen Sie in SOLIDWORKS eine Teil-, Baugruppen- oder Zeichendatei, die Sie freigeben möchten.

So geben Sie Dateien auf 3DDrive frei:

  1. Klicken Sie auf Freigeben (Symbolleiste Lebenszyklus und Zusammenarbeit) oder auf Datei > Freigabe.
  2. Klicken Sie im Dialogfeld auf Datei freigeben.
  3. Geben Sie die Optionen für die Freigabe auf 3DDrive an.
    1. Unter Dateiname geben Sie den Namen an, wenn Sie ihn von der Standardeinstellung abweichen möchten.
    2. Unter Dateityp klicken Sie und wählen den Dateityp aus, als den Sie das Modell freigeben möchten. Klicken Sie auf um die Registerkarte Systemoptionen > Export zu öffnen und die Exportoptionen festzulegen.
      Die Standardeinstellungen sind 3DXML für Teile und 2D PDF für Zeichnungen. Für Baugruppen lautet die Standardeinstellung SOLIDWORKS Baugruppe (*.sldasm, *.zip). Wenn Sie auf Fortsetzen klicken, wird das Dialogfeld Pack and Go mit einer Liste referenzierter Dateien geöffnet, die in einer ZIP-Datei gespeichert sind und die Sie auf Ihrem PC speichern oder auf 3DDrive hochladen können.
      Mit dem Format 3DXML können Sie 3D-Modelle anzeigen, messen und kommentieren, ohne Zugriff auf die Originalkonstruktion zu erhalten, wodurch die IP-Adresse des Unternehmens geschützt wird. Verwenden Sie 3DXML, um ein einheitliches und kontrolliertes Anzeigeerlebnis zu gewährleisten und gleichzeitig Feedback des Teams zu ermöglichen.
    3. Im Ordner 3DDrive ist die Standardeinstellung My Files\Share with external. Um einen anderen Ordner anzugeben, klicken Sie auf Ordner in 3DDrive auswählen , und wählen Sie im Dialogfeld einen Ordner unter Meine Dateien oder Für mich freigegeben.
    4. Klicken Sie auf Hochladen.
    Ein Fortschrittsbalken zeigt den Fortschritt des Uploads in den 3DDrive Ordner an.

    Wenn in diesem Ordner eine Datei mit demselben Namen vorhanden ist, werden Sie in einem Dialogfeld aufgefordert, die vorhandene Datei zu aktualisieren oder diese Datei als neue Datei unter Angabe einer aufsteigenden Nummer hochzuladen. Zum Beispiel filename1, filename2 usw.

    Eine Benachrichtigung bestätigt den erfolgreichen Dateiupload in 3DDrive. Das Dialogfeld Für externe freigeben wird angezeigt.

  4. Führen Sie im Dialogfeld einen der folgenden Schritte aus:
    • Klicken Sie auf Schließen, um das Dialogfeld zu schließen. Die Datei wird erfolgreich in 3DDrive hochgeladen, aber noch nicht freigegeben.
    • Aktivieren Sie die Option Activate external share link (Link für externe Freigabe aktivieren), um mit der Freigabe der Datei fortzufahren.

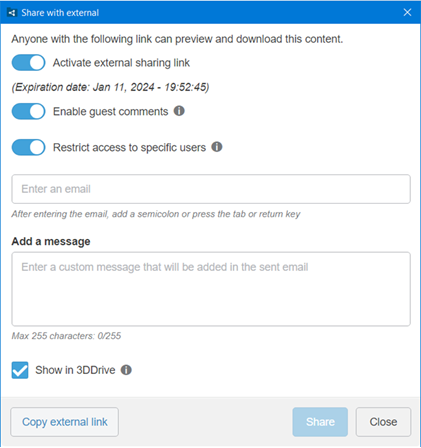

  5. Wenn Sie die externe Freigabe aktivieren, legen Sie im Dialogfeld folgende Optionen fest:
    • Externe Verknüpfung kopieren. Kopiert die Verknüpfung in die Zwischenablage, damit Sie sie für andere freigeben können.
    • Gastkommentare aktivieren. Ermöglicht anderen das Markieren oder Kommentieren der Konstruktion in 3DDrive.
    • Zugriff auf bestimmte Benutzer beschränken. Beschränkt den Zugriff auf die Benutzer, die Sie unten im Feld E-Mail-Adresse eingeben angeben.
    • Nachricht hinzufügen. Ermöglicht das Hinzufügen einer Nachricht, die in der E-Mail-Benachrichtigung enthalten ist und an alle aufgeführten E-Mails gesendet wird.
    • In 3DDrive anzeigen. Öffnet 3DDrive in der Taskansicht.
  6. Klicken Sie auf Freigeben.
    3DDrive wird in der Taskansicht geöffnet. Eine Benachrichtigung bestätigt, dass die Datei in 3DDrive hochgeladen wurde.
