BREP-Netzkörper mithilfe von planaren Elementen abschneiden

So schneiden Sie BREP-Netzkörper mithilfe von planaren Elementen ab:

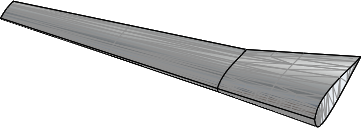

  1. Öffnen Sie ein Modell eines BREP-Netzkörpers.
  2. Klicken Sie auf Einfügen > Abschneiden .

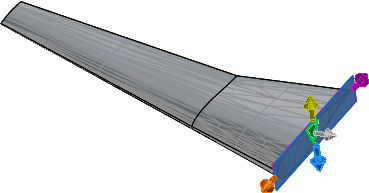

  3. Wählen Sie eine Facette in der Mitte der planaren Fläche aus

    .
  4. Legen Sie im PropertyManager Optionen fest und klicken Sie auf .

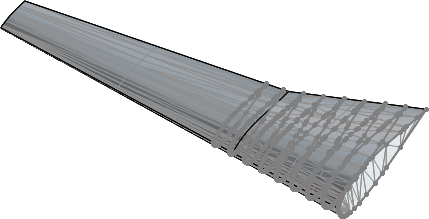

    An allen Stellen mit Netzschnittpunkten werden Liniensegmente erstellt.
    Im FeatureManager wird der Ordner slice1 angezeigt, in dem die Schnittebenen und Skizzen gespeichert werden.
